徕卡LS10/15电子水准仪是我们施工测量中经常用到的电子水准仪,是根据水准测量原理测量地面点间高差的仪器,其操作方式简便。但是为了保证测量精度,在测量之前需要进行电子水准仪的检查与校准,维修中心也经常接到客户在电话中咨询关于徕卡LS10/15水准仪校准方面的一些问题,下面简单介绍一下如何对徕卡LS10/15电子水准仪的用户级检查与校准。

1、如何进行圆水准气泡和电子气泡检查与校准?

在使用徕卡LS10/15电子水准仪前需要对圆水准气泡和电子气泡进行检查。

1、对圆水准气泡进行检查调整,首先使用脚螺旋调整圆水准气泡居中,接着将水准仪旋转180度,然后查看圆水准气泡的位置是否居中,如果圆水准气泡的位置发生变化,那么需要调整圆水准气泡的位置,其方法如下:

整平水准仪使圆水准气泡居中—>水准仪旋转180° —> 调整螺丝(其中一颗螺丝为基准,不可调整),使气泡移动偏移量的一半(如图1)—> 水准仪旋转180°,观察圆水准气泡是否居中。如果不居中,则重复上述调整方法直至居中。

2、对电子气泡检查与校准,观察电子气泡与圆水准气泡的居中是否一致,如果圆水准气泡居中而电子气泡不居中,则使用仪器自带校准程序进行校准,方法如下:

主菜单界面—>工具—>校准—>F4 水准气泡(图2)—>继续—>轻按水准仪右侧红色测量键—>水准仪旋转180°—>轻按水准仪红色测量键—>屏幕显示“水准气泡已校准”(图3)

2、徕卡LS10/15电子水准仪光学十字丝如何校准?

检查光学十字丝是否需要校准,需要先校准视准差,读取一个光学高度读数,检查其值是否与结果界面的网线值相符合(图4)。如果不符合,则需要校准光学十字丝,校准方法:
十字丝的校准螺丝在目镜下方且覆有保护盖,移出保护盖约1cm,稍压到一侧,使用六角扳手,转动校准螺丝调整光学十字丝上下移动(图5),直到光学高度读数与及界面上的网线值相符合,最后将保护盖装回原处。

3、徕卡LS10/15电子水准仪校准后,有时候照准误差差异较大该如何解决?

首先,我们要使用正确的方法对水准仪进行用户级校准,从工具菜单中选择AxxB或AxBx的校准方法(图6,图7),使用所选方法进行校准后,在页面结果上会显示校准程序的结果。

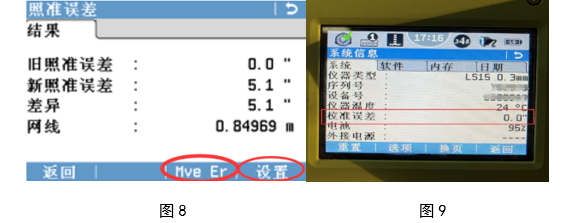

在照准误差结果页面中,点击设置选项(图8),仪器会根据此误差进行自动改正,仪器导出照准误差报告值为此次测定的值,点击Mve Er选项(图8),在确认之后,新的用户照准误差会被报告为0.0″(图9),仪器在后续测量中会自动调整数字视准差,实现视准误差修正。

注意:客户用以上检查与校准方法后还是无法解决问题,建议联系徕卡售后服务中心送修检查。
