高标准农田建设项目竣工测量的工作要点与成果要求

高标准农田建设是为减轻或消除主要限制性因素、全面提高农田综合生产能力而开展的田块整治、灌溉与排水、田间道路、农田防护与生态环境保护、农田输配电等农田基础设施建设和土壤改良、障碍土层消除、土壤培肥等农田地力提升活动。

竣工测量是验收和评价工程是否按图施工的基本依据，更是工程交付使用后，进行管理、维修、改建及扩建的依据。竣工图和竣工资料是重要的技术档案资料，应按规定绘制和整理，并长期保存，必须认真、负责地做好这项工作。

高标准农田建设项目竣工测量是指对整治后高标准农田建设项目区内各种建设工程竣工状态所进行的测绘工作。本文介绍高标准农田建设项目竣工测量的工作要点与成果要求。

PART 1 竣工总平面图的编绘要点

竣工测量的主要成果就是竣工总平面图，它反映了工程竣工时的地形现状、地上与地下各种建筑物以及各类管线平面位置与高程等信息。竣工总平面图是规划设计工程实际建设情况的全面反映和工程验收时重要依据，也是竣工后工程改建、扩建的重要基础技术资料。

1、竣工总平面图的比例尺，宜为1：1000或1:2000，如不能清楚地表示某些工程特别密集的地区，也可以在局部采用1:500，其坐标系统、图幅大小、标记、图例符号及线条，应与原规划设计图一致。原规划设计图没有的图例符号，可使用新的图例符号，并应符合现行总平面图编制的有关规定；

2、竣工总平面图的测绘，应在已有的施工控制点进行，当控制点被破坏时，应进行恢复，恢复后的控制点点位，应保证所施测细部位的精度，并应符合现状地形图测绘的有关规定；

3、竣工总平面图细部点的实测方法及主要技术要求，按现状地形图测绘的有关规定执行。

4、竣工总平面图编绘后，应经过施工单位检查核实，是否有漏测的项目。

PART 2 各类建设内容测量的注意事项及要求

对于需要竣工测量的部位，应事先与施工单位和监理单位协商，确定测量项目，防止漏测。竣工测量的精度指标应参照各比例尺地形图测绘的精度要求执行，1：500，1：1000，1：2000的比例尺精度分别是0.05m，0.1m，0.2m。

1、田块整治工程：

耕作田块是由田间末级固定沟、渠、路、田坎等围成的，满足农业作业需要的基本耕作单元。项目区内经过田块整治的每个田块、田埂和田坎均要测量其长度、宽度、高程及高差，并与设计图对比是否一致。

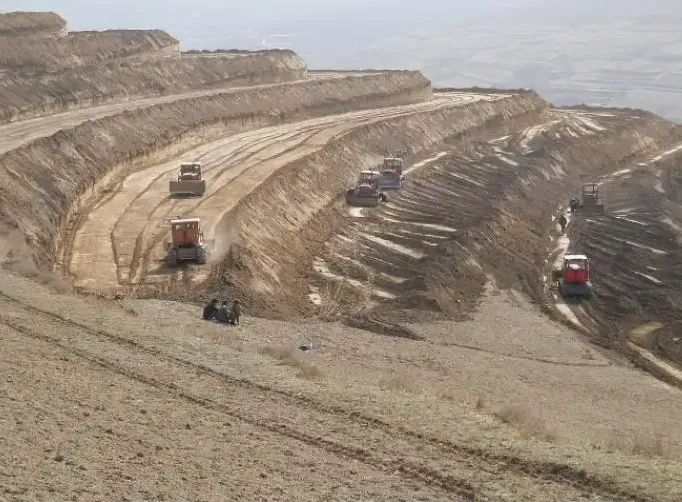

图1 田块整治工程施工现场

2、灌溉与排水工程：

（1）测绘区内新修、整修的沟渠，实地测量其宽度、深度、流向，并标注其断面类型、护砌材料等；

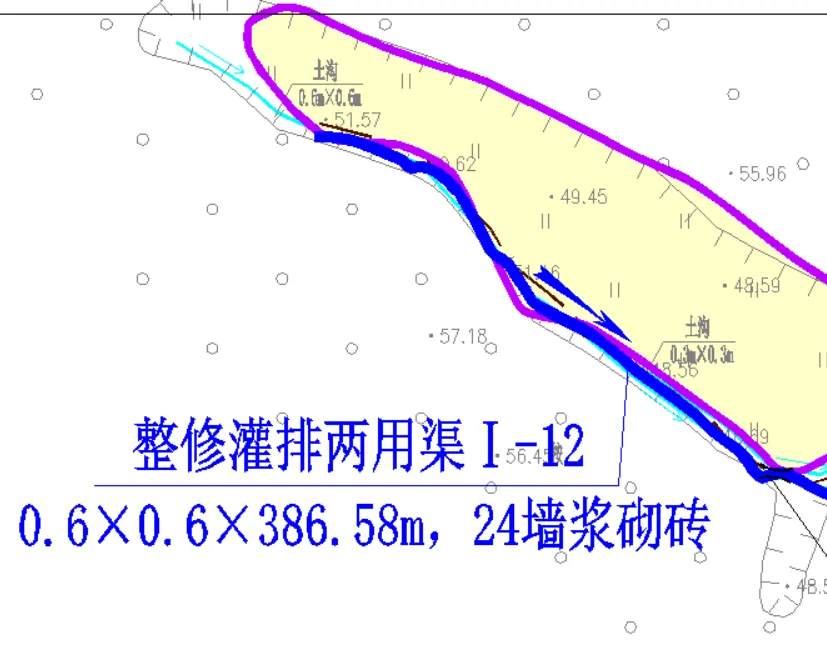

图2 渠道成图样式

（2）测绘项目区内新修、整修的水工建筑物（如水闸、跌水、涵洞、泵站等），并标注在图纸上，泵站应标注出相应功率等参数；

（3）测绘项目区内新修的塘、拦河坝、水库等水源工程，应标注其坝顶高程和特征水位、溢洪水位、灌溉渠首水位等。

3、田间道路工程：

实地测绘项目区内的新修、整修的田间道和生产道，并注明出建设标准和长度，路面应注明材料及宽度。

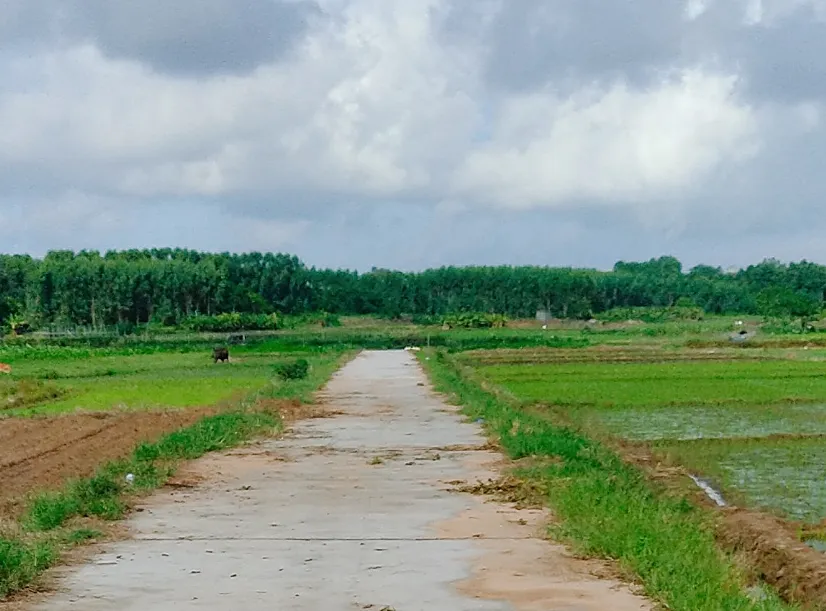

图3 竣工后的田间道路

4、农田防护与生态环境保护工程：

实地测绘项目区内农田防护林工程、岸坡防护工程、坡面防护工程和沟道治理工程等的数量、长度和断面类型。部分工程特别密集的地区，可局部采用1:500比例尺出图。

5、农田输配电工程：

项目区内新架设的电力线路及变电站，电力线路要区分高低压线线路并注明电压等级，应注明项目区附近的可利用的变电站及相关参数。

6、其他工程：

项目区内地下管线、暗渠等，应注明坐标及标高、管径、材料，对于自流管道应直接测定管底高程；架空管道、抬渠等，应注明抬高及基础面高程、支架间距、管径和材料。

PART 3 成果整理的要求

1、竣工总平面图的编绘，应与规划设计平面图相对应，分类装订成册，并附必要的文字说明；

2、竣工总平面图应注明图幅的坐标系统、高程系统、测图方法、比例尺、制图日期等基本数据；

3、提交的各项成果成图资料，应项目齐全，数据准确，图表清晰，符合质量要求。

---
