程序简介

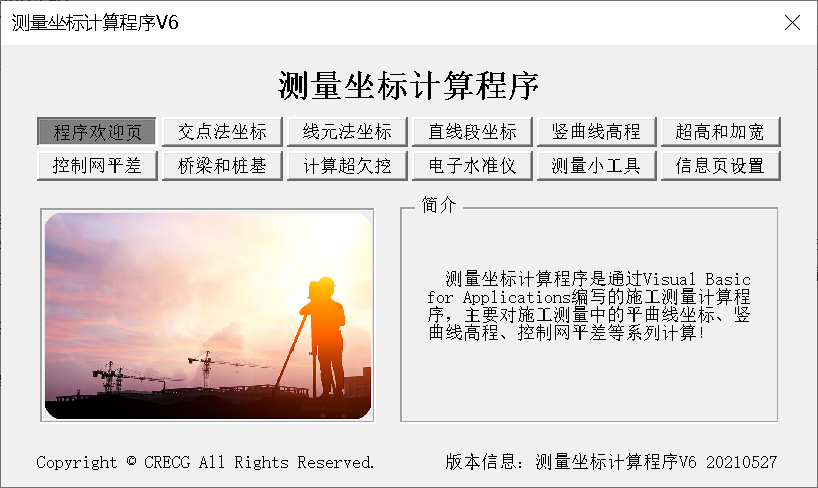

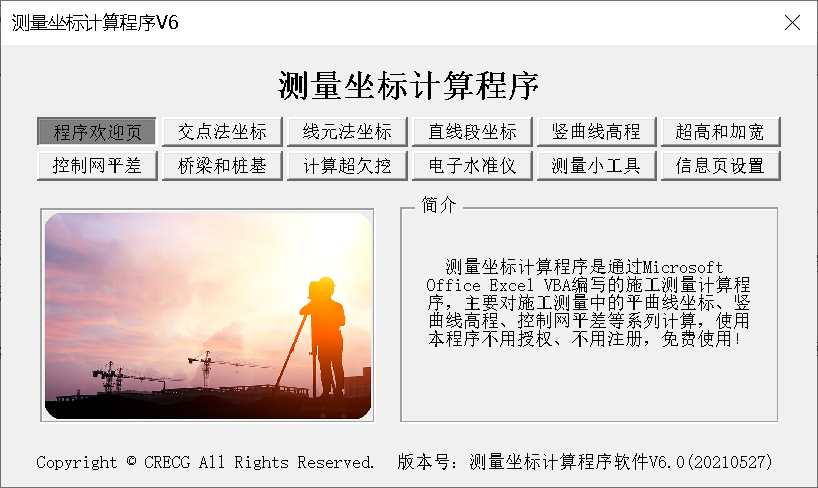

测量坐标计算程序软件[简称:坐标计算程序]V6.0,包括坐标计算、高程计算和其他辅助功能。程序在便携式或台式微机的Windows环境下Office Excel上运行。
程序是一款基于Excel办公软件通过VBA二次开发的施工测量程序,主要围绕铁路、公路等结构物坐标高程计算开发,该程序从2011年开始构思开发,先后历经了V1.0、V2.0、V3.0、V4.0、V5.0、V6.0诸多版本,以多个铁路项目为载体,在多个标段工程应用实践基础上进行创新研发,以符合铁路、公路路线,桥梁、隧道、涵洞等结构物坐标、高程计算为目标,以满足施工测量先进数字化作业为基本要求,提高测量编程在测绘行业中的使用程度,提升测量作业效率,减少人员投入,减轻测量人员计算劳动强度,提高内业数据处理工作效率,解决市面售价昂贵且存在强制注册、授权使用时间限制约束等情况,节约软件采购费,节约时间成本、节约劳动力生产成本,提高作业效率、保证施工进度,填补传统测量计算方法无法实现的难题。
程序除具有坐标、高程计算等功能外,还提供了许多实用的功能,如处理电子水准仪数据、网图显绘、控制网平差、生成KML文件等。
该程序不同于其它现有坐标高程计算软件的最大特点是自动化程度高,通用性强,处理速度快。
本程序不用授权、不用注册,免费使用!
程序功能
交点法坐标(曲线要素、直曲表、坐标正算、坐标反算)。
线元法坐标(线元要素、坐标正算、坐标反算、直曲表转线元)。
直线段坐标(直线要素、直线正算、直线反算)。
竖曲线高程(竖曲线要素、竖曲线高程)。
超高和加宽(支持线性、三次抛物线、四次抛物线)。
控制网平差(附合导线、闭合导线、无定向导线平差、支导线计算,水准平差)。
桥梁和桩基(桥涵基础,高铁桥墩“孔桩、承台墩身、垫石、支座”,公路桥墩“孔桩、盖(系)梁、垫石支座”。
计算超欠挖(隧道设计值、计算超欠挖“不支持网图显绘”,路基断面展点“支持批量展点”、纬地断面展点)。
电子水准仪(“徕卡、天宝”电子水准仪原始数据生成观测手簿、平差文件)。
测量小工具(坐标换算“简易换算、四参数转换”、坐标展点、KML生成“地标点、轨迹点、多边形、圆形、矩形”、小工具“拟合圆心半径、多边形面积、切线方位角、方位角和距离、支导线计算、高斯坐标转换经纬度、Excel提取CAD数据”)。
信息页设置(升级程序、页面信息设置、自定义函数“坐标正反算、高程计算、角度转换等”)。
适用终端
在便携式或台式微机的Windows环境下Microsoft Office Excel、WPS Office PC版上运行。
使用方法
“测量坐标计算程序V6”是通过Microsoft Office软件二次开发的一套宏语言测量程序,在装有Office办公软件的电脑上使用,使用Microsoft Office 2007及以上版本可直接打开使用(需要启用宏)。在WPS Office软件中需要预先安装WPS VBA支持库,完毕后再打开表格程序方可使用(需要启用宏)。
在WPS Office软件中运行的方法(需要安装WPS VBA支持库)
1.下载WPS Office PC版–>安装。
WPS Office PC版下载地址:https://platform.wps.cn/
2.下载WPS VBA支持库(vba_for_wps2019.rar)–>安装。
WPS VBA支持库下载地址:WPS VBA支持库,网盘提取码:5678
3.启动WPS Office软件,打开《测量坐标计算程序V6》–>点击顶部提示(提示“启用宏”点击此处)——开始使用。
二次开发
测量坐标计算程序V6提供了多个自定义函数,用户可对程序进行二次开发,适用于热衷表格程序的人员,VBE工程密码:345678 请勿用于商业用途。
程序下载
下载地址:测量坐标计算程序V6,网盘提取码:5678 文件工程密码:345678
注意事项
1.运行程序需要启用宏,否则点击程序按钮没有任何反映。
2.在WPS Office软件中使用需要预先安装WPS VBA支持库。
3.输入设计参数时,参照表格中批注信息,按标识格式填写。
4.表格中参数填写区,仅允许输入纯数字,不能输入特殊符号及字符,比如:DK1+000,输入为1000即可。
5.“测量坐标计算程序V6”程序“版本号20240810”及以后支持断链。注:“版本号20231229”及以前不支持断链。
坐标正算:计算长链内重复桩号需在桩号前面加*符号。如:*256800
坐标反算:计算里程位于长链内时在前面加*符号显示。
提示:“交点法、线元法、竖曲线”断链数据信息互不关联。
6.线元法要素表,“版本号20240810”及以后起点方位角为(度分秒)格式。如:98°56ˊ55.62″输入为:98.565562
提示:“版本号20231229”及以前起点方位角格式为(度)。
7.导出数据时,完毕自动将文件保存在当前目录下。
8.计算表格每一行之间不能空行,否则程序不会计算空行后的坐标。
9.计算人员使用程序前,一定要仔细阅读图纸,对设计图纸上的测量数据进行全面校核,复核无误后将数据输入至程序计算,避免设计数据不符而造成不必要的工程损失。对程序计算结果,应换另外一名计算人员进行校对复核,发现问题要及时纠正。
意见建议:
测量坐标计算程序V6是一款免费开源软件,由于个人开发水平有限,程序中难免存在疏漏与不妥之处,敬请各位专家、大师批评指正。欢迎您提出宝贵意见和建议,同时希望您能够提供程序的改进方法或成品,发送至邮箱:bd@xueceliang.cn
注:
1、打开程序如果提示“无法打开或修复,因为它已损坏”!可能是安全软件误报或拦截,解决方法:关闭安全软件或把程序设置为信任!
2、测量坐标计算程序软件V6.0 (20220817)及以前版本,经火绒安全软件测试发现,运行程序会报“宏病毒(OMacro/Downloader.tv)”,属于误报,原因是程序启动时设置了自动运行界面,导致安全软件误认为木马。程序现已删除该部分代码,请下载最新版本。
3、旧版“测量坐标计算程序V6.xlsm”运行时提示“系统错误&H80004005 (-2147467259)。未指定的错误”的解决方法:进入“控制面板”——程序和功能——选择“Microsoft Office家庭和学生版2021 – zh-cn”——右键——更换——选择“联机修复”——修复——选择“Install 32-bit”(若提示)——完成。
4、测量坐标计算程序软件V6.0 (20240917)及以前版本,会被腾讯电脑管家自动拦截,属于误报,解决办法:进入腾讯电脑管家主界面——点击“更多安全项”图标——点击“信任区”——点击“添加文件夹或文件”——把“测量坐标计算程序V6.0 ”添加到信任区。程序现已删除该部分代码,请下载最新版本。
5、在Microsoft Office 2024运行方法:微软Office 2024 默认禁用 ActiveX,导致按钮无法正常点击。启用ActiveX 控件步骤:①单击“文件”>“选项”。②单击“信任中心”>“信任中心设置”>“ActiveX 设置”。③单击所需的选项,然后单击“确定”。
6、提示:“安全风险 Microsoft 已阻止宏运行,因为此文件的来源不受信任”解除方法如下:
在下载的文件上点击右键——属性——勾选解除锁定——确定。
相关文章:
本内容为作者个人观点,不代表学测量网站立场.
如对本文有异议或投诉,联系bd@xueceliang.cn
坐标反算时,提示超限,要是选择无限制的话,桩号和偏距又不对。这是什么原因?反算时限制了什么?谢谢
1、确认曲线要素输入是否正确;2、确认实测坐标输入是否有误?
都没问题,坐标正算就没问题,就是反算提示超限。我用的是坐标法录入的,是不是由于弧度较大的原因。
为方便测试,请将你输入完毕的“测量坐标计算程序V6”发送到邮箱:bd@xueceliang.cn
用WPS可以进入界面,但WPS没有宏权限,用EXCEL2016提示文件已损坏,无伐打开,求指导,感谢!!!
请参考本文内容:在WPS Office软件中运行的方法(需要安装WPS VBA支持库)
文件已损坏,无法打开,这个问题怎么解决,下载解压时没有提示有安全隐患,安全软件关了也没有用,
请重新下载
坐标计算程序]V6.0,导入到cad中时,能将整桩号小数点后边的.000取消就完美了,在excel中对整齐好看,但在cad中显示太多不好看,用这个绘制的cad图导入奥维软件中显示的信息太多太乱了。
谢谢建议
2024可以运行了,原来是aciveX设置问题
感谢反馈建议
程序在2024精简版中无法运行,按钮不能点
更新了那些功能可以说下么
对比后便可知晓
office2024打开无法正常使用,但是2021可以,宏重新启用也不行,看看能不能优化下
在Microsoft Office 2024运行方法:微软Office 2024 默认禁用 ActiveX,导致按钮无法正常点击。启用ActiveX 控件步骤:①单击“文件”>“选项”。②单击“信任中心”>“信任中心设置”>“ActiveX 设置”。③单击所需的选项,然后单击“确定”。
感谢持续更新,感谢解答疑惑
使用的是wps Pro版,启用宏后能正常使用,但是在坐标占线或展点导出scr文件时提示生成了scr文件,但是实际上在wps安装目录和电脑文档目录都没有scr文件。
由于WPS兼容问题,无法将导出文件保存至指定位置,一般会自动保存在安装目录下,你通过电脑搜索生成的scr文件名,看看能不能找到
搜索不到。
版本号20241013已调整文件保存方式,请下载新版本!
20240810更新了什么功能?
对比后便可知晓
office,2024打开提示曲线要素表与直曲线数据不匹配,请在曲线要素表中生成曲线表,然后点击没反应,咋处理啊
请使用新版试试
符(闭)合平差计算功能采用的标准是 GB50026-2020标准中的三、四等、一、二、三级导线精度。能不能增加采用标准是 SL52-2015标准中的二、三、四、五等精度的符(闭)合平差计算。
谢谢建议
什么时候会更新一下 建议能否多个道路板块模式 这样就能算具体高程了
谢谢建议
从大学毕业进入单位,师傅就让我看这个网站,工作时一直在使用该程序,并在此学习!
感谢开发者无私奉献,一直是你的粉丝,期待你的程序做的越来越好,给广大测量工作者带来不少便利!!!!
谢谢
希望能增加一项功能,就是随便输入桩号和偏据能反算出该点处路面的标高或结构层的标高,或者输入坐标能算出该点所处位置的路面标高和结构层的标高
谢谢建议
这个VBA表格如果支持断链的话就很完美了。
谢谢建议
请问土路肩和行车道横坡不一样该怎么机算
建议在表格中使用自定义函数计算
双线铁路桥墩支座中心缓和曲线图纸上显示有两个偏角,该怎么计算呢?
按设计偏角输入
感谢开发者无私奉献,软件一直使用已有5年了,非常好用。最近自动生成坐标,只能生成起点和终点里程的坐标,是怎么回事啊。
遇见这种情况,您可以手动输入桩号再计算坐标
感谢开发者无私奉献,一直是你的粉丝,期待你的程序做的越来越好,给广大测量工作者带来不少便利,同时也激励着我们把本职工作做好,不出现大的纰漏,希望以后用此软件的人越来越多
谢谢
感谢开发者无私奉献,一直是你的粉丝,期待你的程序做的越来越好,给广大测量工作者带来不少便利,同时也激励着我们把本职工作做好,不出现大的纰漏,希望以后用此软件的人越来越多
——————————————————–
链接:https://www.xueceliang.cn/ce/clzbjscxv6.html
来源:【学测量】零基础懂测量
著作权归作者所有。商业转载请联系作者获得授权,非商业转载请注明出处。
感谢分享程序,辛苦开发了,一直是您程序的使用者,忠实粉丝,想不到,程序还在开发持续更新中,期待更好的维护、、、希望增加一个可以提取多段线坐标的功能。。更加完美
谢谢建议
什么时候可以添加个断链功能呀
谢谢建议
该设置的都设置了,文件还是受保护,点仍然编辑,文件里边的按钮就没反应了,
1.找到被保护的文件,并右键单击该文件,在弹出的菜单中选择”属性”。
2. 在文件属性对话框中,找到”常规”选项卡,在底部的”属性”中取消勾选”只读”和”受保护”选项,然后单击”确定”保存修改即可。
3. 如果上述方法无法解决问题,则可以尝试修改文件夹的访问权限。在文件属性对话框中,切换到”安全”选项卡,选择你的用户账户并单击”编辑”按钮,然后将”完全控制”的权限选择给予你的账户。
WPS office 安装了,安装VBA支持库时,一直提示在本机中未检测出WPS office,WPS office我已经重装了几次了。
建议在WPS官网下载WPS Office正式版安装试试
文件显示office已检测到此文件存在问题。编辑此文件可能会损害你的计算机。点击仍然编辑结果点里边的按钮没反应
V6有没有说明书
你好,下载地址中包含“测量坐标计算程序V6操作说明”
v6.0里面闭合控制网闭合导线数据提供的样例不符合所给的导线进度要求,希望可以更改一份符合导线精度的数据
谢谢提醒,样例仅供参考
什么时候可以添加断链功能呀
谢谢建议
一直弹出来 由于控件commandbutton1不能创建.不能退出设计模式
可能跟电脑系统或软件有关,程序是不会有这种提示
这个程序不能在wps专业版用呀,我用个人版的没问题
可以用
是否可以新增不等距且双排垫石的分布数量。
谢谢建议
线元法计算涵洞坐标,为何中点,左右中点坐标没问题,但是左右侧,前后角点坐标会有相差,这个是什么原因
你好,请检查一下输入的夹角和宽度是否正确,建议复制展点数据在CAD中展示图形核对几何尺寸关系
桥梁桩基坐标最多计算四个有点少,
谢谢建议
奇怪,打开这个提示内存不足,别的表格都正常,是我版本13,太低的原因吗,杀毒软件已关
你好,这种提示跟程序无关,可能是其他方面的原因。
使用数组可提高程序的运行效率
谢谢建议
获取竖曲线要素的条件判断
计算点里程小于(竖曲线yz点里程+后直坡段长)
交点法能不能加上输入曲线参数,有很多不完整的曲线用线元输比较麻烦
谢谢建议
希望作者在下一个版本可以增加断链 谢谢了
谢谢建议
80年代工程测量专业毕业,如今在央企水电施工单位退休,从水准仪、经纬仪、全站仪到GPS,从简单的函数计算器、卡西欧3600P~5800P计算器到卡西欧9860的道路之星。感谢作者开发这么多实用的软件,解决了测量重复计算的问题。虽然已退休了,看到作者的软件,控制不住自己的手,还是要填内个数据,享受这快速自动计算的感觉。。。
致敬前辈,向前辈们学习。
首先感谢大佬的无私,其次有一些建议希望大佬采纳:
1、增加断链。
2、结构物增加斜交正做、斜交斜做。
3、目前道路文件导出只有思拓力一种仪器选择,建议增加其他主流仪器的选择。
谢谢建议,为方便升级,欢迎你可以把其他类型仪器导出的格式文件发至邮箱:bd@xueceliang.cn
感谢大佬的分享
首先感谢大佬的无私,其次有一些建议希望大佬采纳:
1、增加断链。
2、结构物增加斜交正做、斜交斜做。
3、交点法与线元法是否可以同时存在一种就行了?同时存在就造成两条不同线路,特别在计算结构物坐标的时候,难免有时候忘了选交点法或线元法,导致计算坐标错误。
谢谢建议
为什么我按了返回页面没有反应,没有下一步程序,宏也打开的啊
你好,启用了宏,点击按钮还是没有反应,可能是表格程序丢失了宏,需要重新下载表格程序再操作试试看。
你是不是用的火绒?火绒的话,是给你拦截了,我的就是,把火绒关了,就行
你好,更新后可以添加个简易的更新说明不?
你好,更新的内容一般为修复bug或细节升级,比较细微。
点击部分按钮会提示
以下隐藏模块存在编译错误:Sheet38
当代码与此应用的版本、平台或体系结构不兼容时,通常会发生此错误。
我的笔记本用WPS,并且安装好VBA插件,但打开文件宏全都没有了,用Excel打开才能显示宏
你好,为方便修复bug,请把出现“隐藏模块存在编译错误”的具体位置截图发送至邮箱:bd@xueceliang.cn
谢谢反馈
提示这个:感染这个咋解决HEUR:OMacro/Obfuscated.c
表格程序采用宏语言编写,文件本身无毒。出现这种提示,大概是安全软件误报宏病毒行为,建议添加为信任。
估计是安全软件误报行为,程序被拦截了,建议添加为信任。
你好,经火绒安全软件测试发现,运行程序确实会报“宏病毒(OMacro/Downloader.tv)”,原因是程序启动了自动运行程序界面功能,导致安全软件误认为木马。程序现已删除该部分代码,请下载版本号:测量坐标计算程序软件V6.0 (20220912)及以上版本。
好的,已下载最新版
下载最新版软件,office2016打开显示“文件已损坏,无法打开”
提示:打开“测量坐标计算程序V6.xlsm”表格时提示“无法打开或修复,因为它已损坏”!请检查是否被安全软件拦截,请关闭安全软件或设置为信任!
下载来的文件不是xlsm,是xls的文件
一样的,不影响使用。
问题就是打开这个.xls文件显示“文件已损坏,无法打开”,难道是我的office2016有问题?
进入excel2016—-选项—-信任中心—-信任中心设置,点击“受信任位置”,选择“添加新位置”,在弹出的对话框点“浏览”选择你的文件所在位置,勾取“同时信任此位置的子文件夹”,确定即可,再次点确定,关闭excel2016,再打开文件,这次就正常打开文件咯。
你好,我复制了展点数据在CAD里粘贴出来是一个白框
你好,展点出现白框的原因,可能是你把展点数据粘贴到绘图区了。
正确操作方式:复制展点数据——在CAD命令栏中点击鼠标右键——选择粘贴。
你好,请问,我复制了展点数据,在cad里面粘贴出来是白框是怎么回事
求大佬,加断链
谢谢建议
好东西,谢谢大哥分享!!!!!
你好,请教下,设计文件有投影分带需不需要平竖曲线分开输入,第1带 K0+000~K8+000 111° 10´00″ 1020m 第2带 K8+000~K43+000 111° 10´00″ 1250m 第3带 K43+000~K57+000 111° 10´00″ 1570m 第4带 K57+000~K83+360 111° 10´00″ 1460m。
你好,涉及高斯投影分带,平曲线需要分开输入,竖曲线无需分开。
为什么附合导线坐标的左角理论值和实测值误差很大,fß的值为什么是10根号n,学校教的是40根号n,求作者速回,急用感谢
你好,回复1请检查输入的观测左角值是否有误;回复2表格左下角有一个方位角闭合差选项,默认为10根号n
感谢作者的无私分享,更新很快,反应的问题也及时处理 感谢感谢!
谢谢作者大大的耐心指导,辛苦了!
弹窗是乱码是怎么回事呀
测量坐标计算程序V6是一款表格程序,属于免费绿色软件,不涉及弹窗。如有疑问请将具体情况发送至邮箱:bd@xueceliang.cn
按照如下步骤更改非Unicode程序的语言即可:
控制面板=>时钟、语言和区域=>区域=>管理=>非Unicode程序的语言=>更改系统区域设置为中文(简体,中国)=>重启电脑。
感谢大佬
请问有V6的具体使用教程么
下载链接里面附有“测量坐标计算程序V6操作说明”
谢谢作者的无私分享,表格真的好用!感谢感谢,期待更多作品!
感谢
求大哥,把断链弄进去,资料狗感谢大哥了
谢谢建议
感谢大哥
平曲线可以增加超高值,方面计算左右轨道的高程,增加E值偏移量计算底座板模板边线,谢谢
谢谢建议
辛苦了作者
感谢
可不可以把横坡分开,现在的公路都分成土路肩、行车道了,横坡都不同
谢谢建议
下载了,宏也加载了,就是不能计算
请问你使用的是Office Excel还是WPS软件呢?
有两种情况,1是未启用宏(需启用宏);2是表格宏已被破坏(需重新下载)。
你也可以把无法运行的截图反馈给我们,联系邮箱:bd@xueceliang.cn
有联系方式?
联系邮箱:bd@xueceliang.cn
这个程序连接失效了!急需
是正常的,请再次尝试下载
导入徕卡gsi格式数据后,不能处理,无法点选“格式处理”是不是有bug
谢谢建议,后续会升级或修改。
应该考虑将断链加入到程序中,因为现在公路中特别是等级低一点的公路断链特别多,分表格输太麻烦
谢谢建议
是否可以把隧道轮廓及开挖元素的放进
谢谢建议
计算高铁桥墩支座这步的时候存在右线梁缝值出现误差,前后梁缝值比设计少1公分,就等于32米的跨度变成31.98米。这是怎么回事?
程序适用于箱梁,是按左线参数自动右线参数,当右线位于曲线内侧时梁缝会变小。
为什么交点法坐标输入后生成的曲线要素和原始设计不一致呢
V6中的交点法现目前仅支持普通三单元线型,请检查曲线要素是否为非完整缓和曲线。(在生成的直曲表中查看“直线段长”是否出现负数,如果是负数表示该交点曲线属于非完整缓和曲线或存在断链)
陈工请问office2016运行时提示错误5001是怎么回事?
建议重装再试
vba_for_wps2019.rar下载下来后文件损坏了,没办法安装。
预先关闭电脑中的安全防护软件再下载。
为什么下载下来后2007版提示无法打开或修复,因为它已损坏。
你好,这可能是Office2007的兼容问题,建议使用Office2016及以上版本。
提示:打开“测量坐标计算程序V6.xlsm”表格时提示“无法打开或修复,因为它已损坏”!请检查是否被安全软件拦截,请关闭安全软件或设置为信任!
