斜坡坡面面积计算操作方法

前言：斜坡坡面面积计算主要适用于边坡喷坡植草、绿化收方等工程场景。在实际测量中，通常使用RTK或全站仪获取坐标，而边坡坡面属于斜面，若直接采用平面坐标无法正确计算坡面面积。传统方法多依赖皮尺现场丈量坡面的长与宽，再通过几何公式估算面积，不仅操作繁琐、耗时耗力，而且受地形和人为因素影响较大，精度难以保证。

目前，多数常规RTK设备并未内置斜坡坡面面积计算功能，若仍沿用传统手工方法，工作效率与数据准确性均面临挑战。本文介绍一种斜坡坡面面积计算方法：通过RTK沿边坡布设断面并采集关键点坐标，将数据自动处理并合成坡面总面积，实现斜坡面积的快速计算。

一、数据准备

1.软件准备：南方CASS7.0及以上版本，测量坐标计算程序V6.0（20260415）及以上版本。

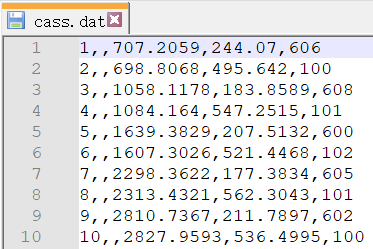

2.数据准备：斜坡底面和顶面的坐标高程Excel文件；南方CASS需生成*.dat格式（点号,编码,坐标Y,坐标X,高程Z）。

二、南方CASS操作步骤

步骤1：数据导入与检查

1.展高程点：点击菜单栏“绘图处理”→“展高程点”。

2.在弹出的对话框中，选择坐标文件（如cass.dat），点击打开。此时，所有高程点将显示在图形窗口中。检查点位是否完整、有无明显异常点。

步骤2：绘制闭合区域边界线

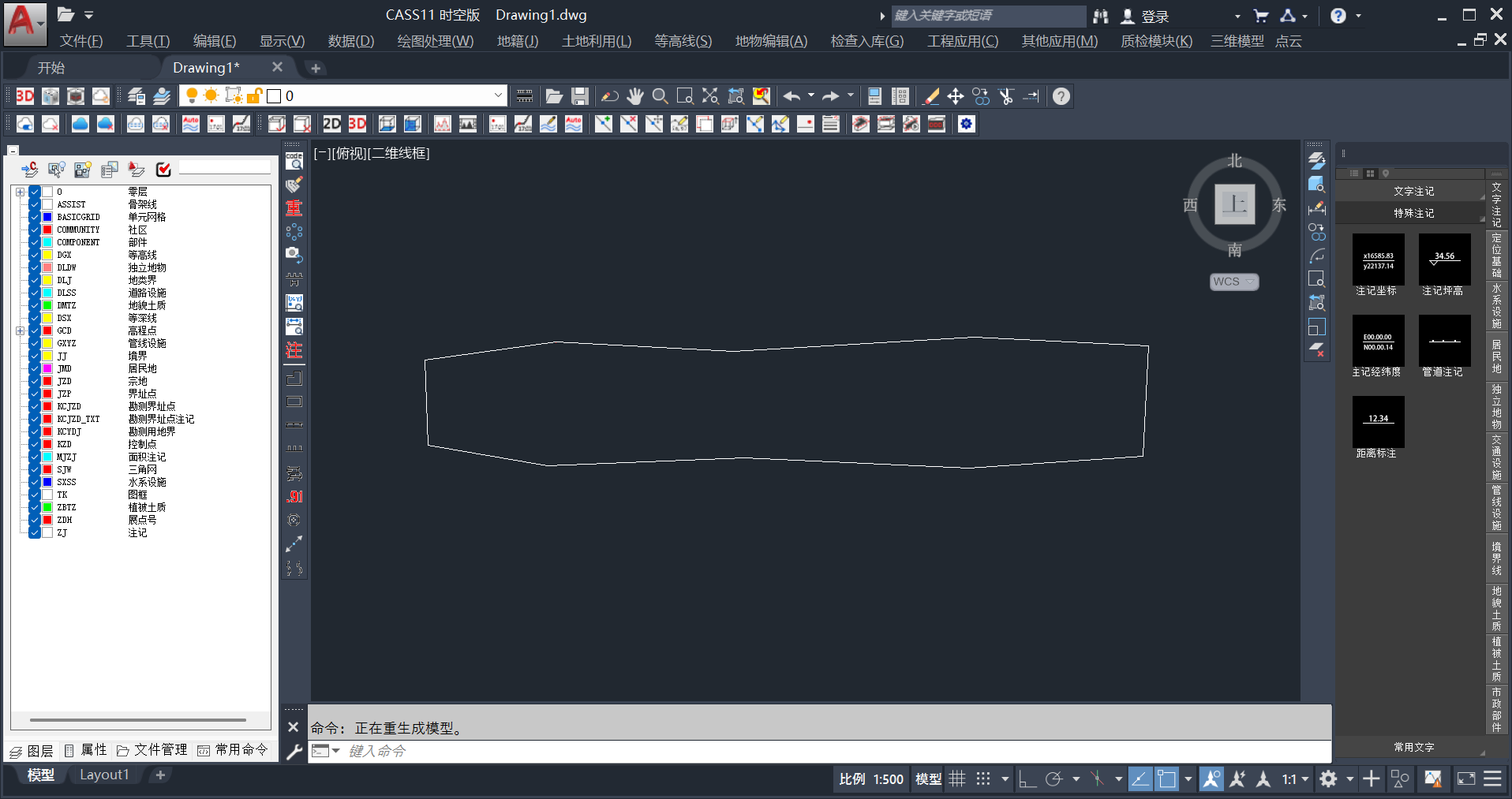

在命令行输入PL（多段线命令）并回车。根据点号依次连接，回车结束。此时绘制出一条闭合的复合线。

关键检查：确保这条边界线完全闭合。

步骤3：执行表面积计算

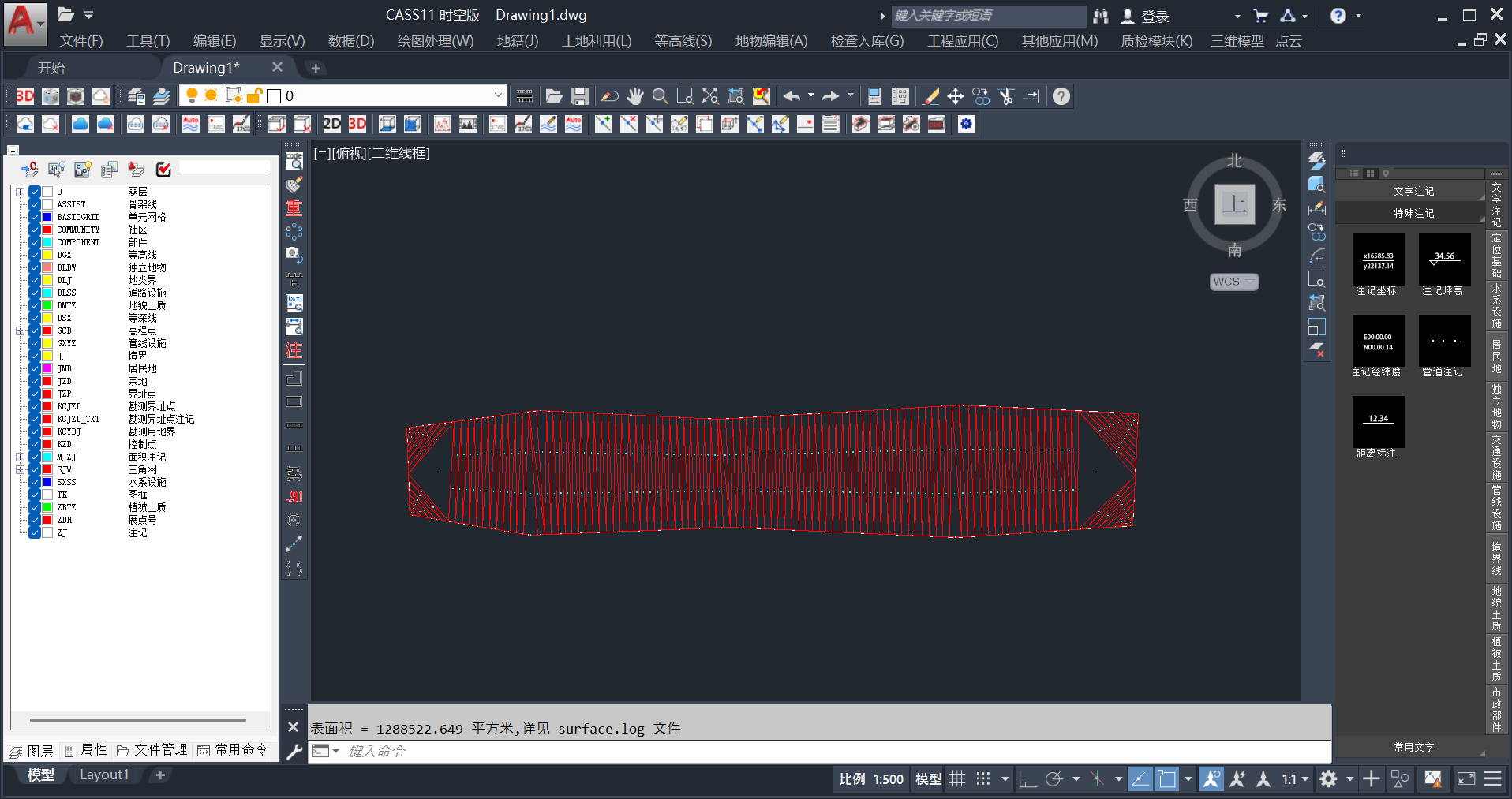

1.点击菜单栏“工程应用”→“表面积计算”→“根据坐标文件”→“选择计算区域边界线”→选择“*.dat文件”打开→输入“边界插值间隔”→完成（在命令行窗口显示结果）。

说明：CASS“根据坐标文件”计算原理是通过在计算区域内将高程点连接为带坡度的三角形，并累加各三角形面积，从而得到不规则地貌的表面积。

三、测量坐标计算程序V6操作步骤

步骤1：数据输入

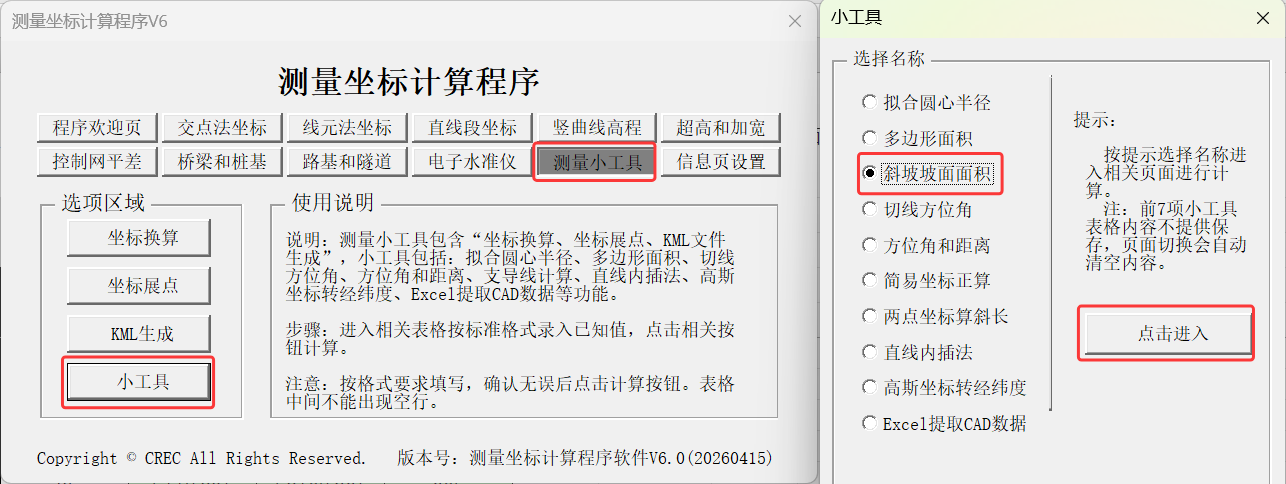

1.运行“测量坐标计算程序V6”→测量小工具→小工具→斜坡坡面面积→点击进入。

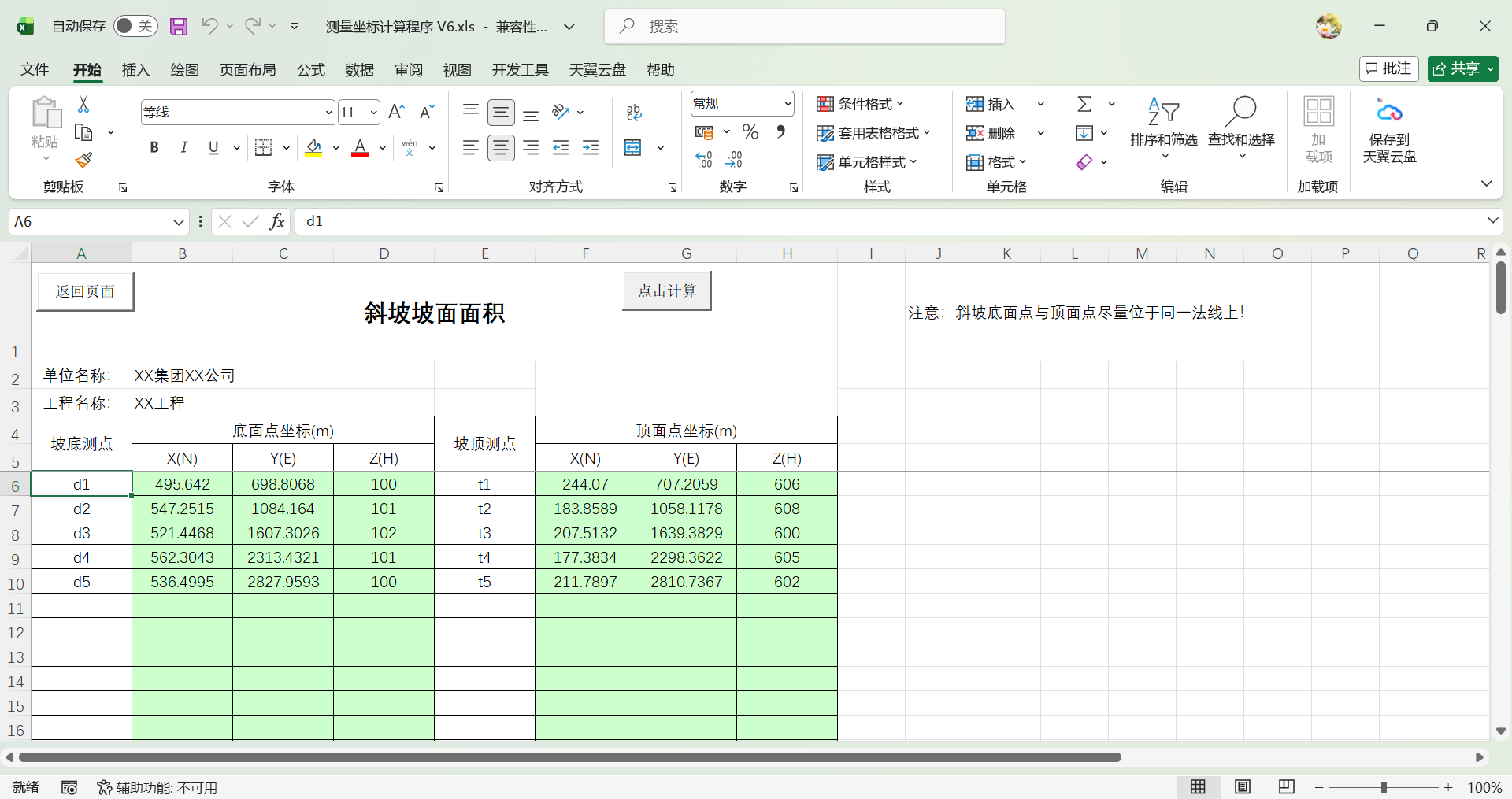

2.在表格中依次录入斜坡底面点和顶面点坐标高程。

注：底面点和顶面点需按顺序依次录入，底面和顶面的点位需一一对应。

步骤2：执行表面积计算

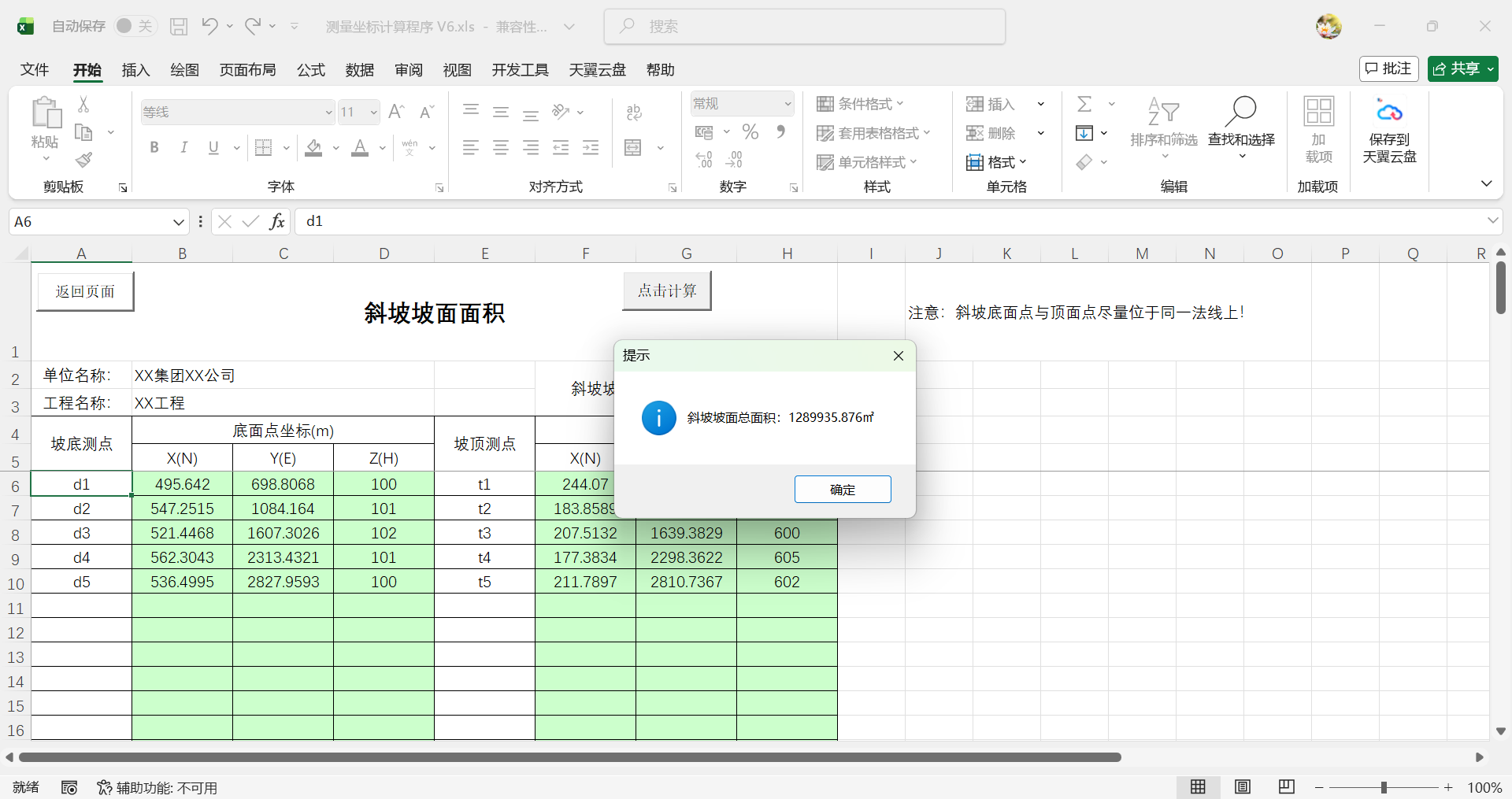

1.进入“斜坡坡面面积”表格→点击计算按钮→完成（提示窗显示斜坡坡面总面积）。

说明：该计算原理是将空间四边形分为两个三角形计算面积，并累加各三角形面积，从而得到斜面总面积。
