在奥维中,您可以导入高程数据,以实现查看等高线。目前,支持导入的高程数据源有两种:ASTER GDEM V2 30M 分辨率数字高程数据和SRTM3 DEM 90M 分辨率原始高程数据。

支持导入的高程文件格式包括TIFF、ASC、ZIP、ovtmp、sdb。其中,TIFF格式是最常见的高程数据格式;ovtmp、sdb是奥维定义的格式,是从奥维中导出的高程数据文件。

1、下载高程

高程下载地址:http://www.gscloud.cn

您需要注册该网站的账户,注册并登录账户后,点击【高级检索】。

wps1

设置数据集,展开“DEM数字高程数据”,选择【GDEMV2 30分辨率高程数据】,点击【确定】。

5

空间位置,您可以选择行政区域和自己绘制下载区域,建议以行政区为单位下载,操作方便。

时间范围、月份、云量等不需要设置。

点击【搜索】,即可搜索出该区域的高程数据。

您点击每条数据右侧的 wps3 按钮,即可下载。

6

下载的数据都是zip压缩包,不用解压,奥维支持直接导入zip压缩包。

2、奥维电脑端导入

(1)切换高程数据源

点击[系统]—>【系统设置】—>【高级】—>【高程数据源】,即可切换。

您下载的是ASTER GDEM V2数据源,因此选择【ASTER GDEM V2】。

设置完后,点击【确定】。

25

(2)导入高程

点击[系统]—>【数据管理】—>【高程数据管理】—>【批量导入】。

26

选择需要导入的高程数据文件(可批量),点击【打开】,系统执行导入。

22

(3)查看等高线

导入后,您可以在奥维中查看等高线

☆说明:天地图系列、中国资源卫星日新图可以叠加等高线。因投影类型不兼容,百度系列地图无法叠加等高线。

将地图切换到“天地图影像混合”,点击[地图切换]—>【高程叠加】。

将地图放大到12级以上,即可显示等高线。

12

☆说明:导入的高程数据,均保存在奥维根目录的map文件夹下。

29

各数据源的存储文件夹如下表所示。

高程数据源 投影类型 存储目录
STRM3 WEB墨卡托GCJ-02投影 map\010
WEB墨卡托投影 map\012
经纬度投影 map\014
ASTER GDEM V2 WEB墨卡托GCJ-02投影 map\011
WEB墨卡托投影 map\013
经纬度投影 map\015

3、奥维手机端查看等高线

(1)设置数据源

在奥维手机端主界面,点击【更多】—>【设置】—>【高级功能】—>【高程数据源】。

您下载的是ASTER GDEM V2数据源,因此选择【ASTER GDEM V2】。

34

(2)导入高程

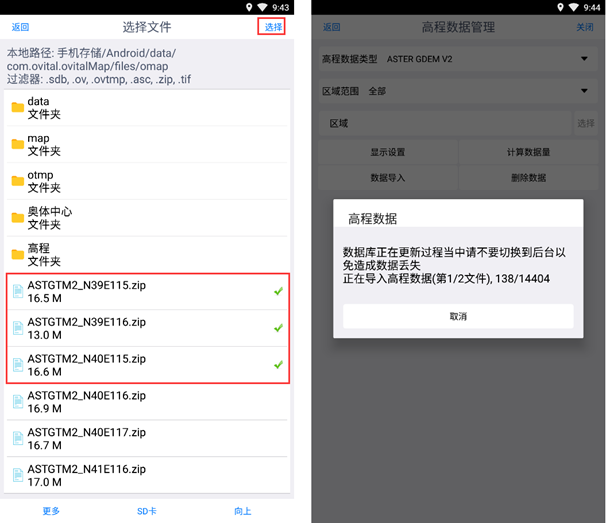

点击【更多】→【数据管理】→【高程数据管理】→【数据导入】→【批量选择文件】。

未标题-1

选择需要导入的高程数据文件,点击【选择】,系统执行导入。

未标题-2

(3)查看等高线

导入后,您可以在奥维中查看等高线。

返回到主界面,将地图切换为“天地图影像混合”,然后再点击右上角 wps1 按钮,点击【高程叠加】。

将地图放大到12级以上,即可显示等高线。

16


来源:奥维互动地图
