在整个施工过程中,测量应当充当先锋队。测量的对错影响工程的范围包括:进度、质量以及造价。因此,在每项工程施工中要特别注重测量工作,把测量设为专项工作对待,而且测量人员必须对该工作认真负责,不能敷衍了事,仪器必须规范使用,要认认真真的准确放样定位,严格按照施工规范要求履行现场测量放样技术交底。工程测量制度及注意事项如下:

1.全站仪放样注意事项

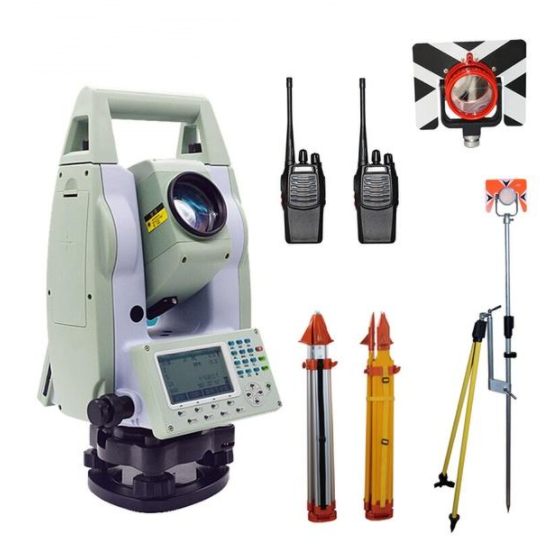

放样前检查仪器及附件是否齐全(如电池、三脚架、对中杆、棱镜、对讲机、记录本、木桩、锤子等)。放样前对立杆的人员进行交底。全站仪在测站点上安置仪器,对中,整平时注意脚架的稳定。全站仪架设完毕定向后,开始放样工作。放样时,先复核上一次放样的桩号。为了保证测量精度,放样的距离不宜超过测站点到后视点的距离(禁止后视短边放样长边)。放样过程中,严禁触碰仪器脚架,否则重新定向后视边。放样过程中,发现有错误时应重新定向,并对前视点进行复核。必要时:放好样后,重新定向后再次复核。放样完成后,仪器完整归箱、现场技术交底、资料归档。

2.全站仪操作注意事项

轻拿轻放,防止碰撞;

放置平稳,防止坠落;

使用登记,损坏时有据可寻;

经常维护,以便更好使用;

勿敲乱磕。在使用中多注意,不使用时好好保护仪器。

仪器开箱时,先观察仪器装箱情况,记清仪器各部位的装箱位置,以便用完仪器按原位放回。取仪器时要用双手握住仪器的底座,轻轻向上提取,不准抓住仪器望远镜,猛力拉出。仪器架上三脚架,中心固定螺旋必须拧紧,但不能用力过大。架设好后用手试一试脚架和仪器的稳定性,防止倾倒,摔坏仪器。操作时仪器旁不能离开人,长途搬运仪器时要注意防震。

3.水准仪测量注意事项

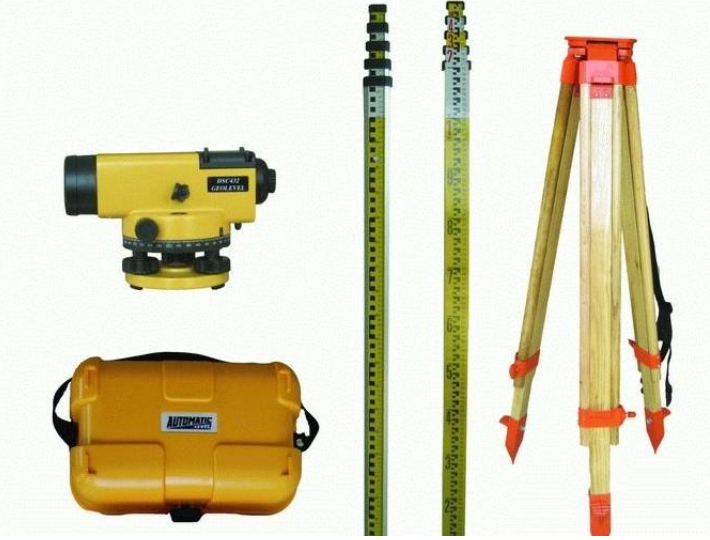

测量前检查仪器及附件是否齐全(如水准仪、脚架、塔尺、尺垫)。2、测量前应对仪器进行校正。3、测量前对立塔尺的人员进行交底。4、在测量开始时,对上一次测量的点进行复核。5、在转点时,应注意前后视距相等。6、测量完毕后,应复核到另一水准点上,一旦误差超限,立即重测。

4.测量复测注意事项

复测工作是保证建筑工程质量必不可少的一项工作。测量复核的目的是检查建筑物平面位置和高程数据是否符合设计要求。以往发生的施工测量事故,大部分是忽视复测工作所造成的。复测内容主要包括以下几个方面:

原始数据的复测。施工测量人员要对设计图纸上的数据、标高及控制测量数据进行全面的校核,对设计单位移交的测量控制桩进行必要的复测核对,避免设计数据与测量控制网不符而造成不必要的工程损失。

建筑物定位的复测。根据放样的桩橛点位平面几何尺寸、标高与设计图纸上的数据是否完全吻合,是否满足工程精度要求。发现问题要及时纠正。

水准点的复测。施工现场上水准点引进后,要进行复测,通常需要往返观测两次,以保证准确无误。

设计图纸的复核。施工测量前一定要仔细阅读图纸,要对实际图纸上的每个尺寸、数据进行全面的校核,防止错误的设计数据用在建筑物上。

观测记录的复测。对外业实测记录,回到室内应换另外一名测量人员进行校对复核,发现错误及时解决。

5.测量规章制度

测量工作大致分为:平面测量和高程测量,使用的仪器分别是GNSS接收机、全站仪和水准仪。

水准测量读数时,由于人数有限只有一人司镜和记录,应采用“二读记录再复读”方法测量。二读就是看着读数读两次,因为读一次心里容易产生怀疑,读第二次就是为了确认第一次的读数,然后记录。有时测量数据过多,有的数据比较顺手容易记错,对着记录的数据,看着仪器再复读一次就是为了减少错误。

普通水准尺扶持,立尺人应站在尺子侧面,尺子左右的倾斜,司镜人可以观察到,会随时提醒你校正。司镜人看的是尺子正面,因此普通水准尺子前后倾斜他看不到,所以立尺人应站在尺子侧面,观察尺子前后倾斜度随时调整。

坐标测量时,全站仪仪器应转动整平、对中。仪器气泡居中,应转动90度或多次转动,观察仪器是否真正处于水平状态,对中也是如此。

当坐标测量距离比较远时,我们可根据经验寻找仪器的规律,在无法看清棱镜中心交点时,也能准确地完成测量任务。也可调节微动螺旋,移动视线十字丝,边移动边观察十字丝在棱镜上的觇标位置,多次移动、观察,确定十字丝位置,然后便可按测量键测量。

棱镜对中时,视线应与对中气泡垂直,为了避免视线误差,使测量出的数据更加准确。

测量时,特别是坐标测量,当没有对讲机或手机没有电了,测量距离比较远不能用声音传达时,我们必须用一些简单而且都能明白的手势来进行信息传达。

测量时,仪器与三脚架连接必须拧紧牢固(力量适度)。

拆装仪器时,一手应扶住仪器底座,一手扶住仪器提手,固定螺栓时,也应一手扶住仪器,一手拧紧。仪器拆下装入仪器箱内,仪器箱不应倾斜、摇晃。

测量时,司镜者应注意不要碰撞三脚架,旁观者或是记录者要远离仪器,以免造成仪器倾斜重复建站后视定向,对工作效率造成影响。测量记录应整洁清晰,测量过后,测量记录必须保存,出现问题或争端时可以查阅。

认真、负责,是我们每项工作的宗旨,尤其测量在认真的基础上应更加仔细,严格做好现场测量技术交底,减少错误和及时发现错误。做好测量工作不一定会得到奖励,但一不小心将会造成大错,后悔晚矣。认真、负责对待我们工作中的每一项工作。
