大疆御 3E（DJI Mavic 3E）作为一款轻量化、高性能测绘无人机，集成了影像系统、RTK 厘米级定位模块与稳定云台，专为精细化测绘设计。以下结合贴近摄影测量核心原理与行业案例，详解其技术流程：
一、项目前期准备
1. 设备与软件配置
硬件：无人机：大疆御 3E（支持 RTK 实时厘米级定位，抗风等级 5 级，续航约 43 分钟）。
载荷：全画幅相机（2000 万像素，等效 24mm 焦距，机械快门防运动模糊）。
辅助工具：RTK 基准站（提升定位精度至 ±1cm）、移动 PC 工作站（现场数据处理）、便携三脚架（地面控制点布设）。
软件：航线规划：大疆智图（PC 端）、航迹大师（WayPoint Master，复杂曲面航线设计）。
数据处理：大疆智图（空三加密、三维重建）、CloudCompare（点云处理）、PhotoScan（高级建模）。
2. 场景分析与安全评估
目标特征：明确测量对象（如古建筑立面、岩画崖面、边坡岩体）的几何形态、空间尺度及风险点（如信号遮挡、障碍物分布）。
环境勘察：实地勘查飞行区域，标记禁飞区、人员密集区，测试 RTK 信号稳定性，规划安全起降点。
二、外业数据采集：从粗模到精细贴合
1. 粗模快速获取（全局概览）

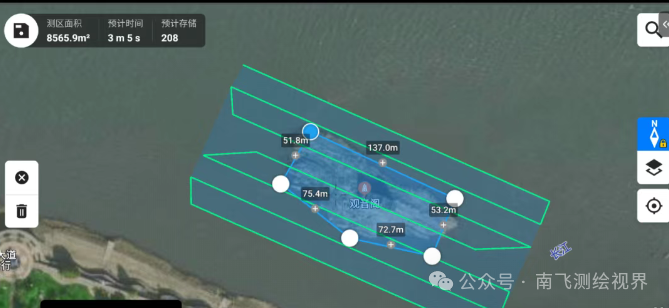

航线设计：常规正射航线：飞行高度 50-100m，航向重叠度 80%，旁向重叠度 70%，覆盖目标区域及周边环境。
执行方式：通过大疆智图自动规划 “建图航拍” 任务，御 3E 以 6-8m/s 速度飞行，获取 50-200 张正射影像。
数据处理：现场导入移动工作站，使用大疆智图生成 DSM（数字表面模型）、DOM（正射影像）及实景粗模，耗时约 1 小时。
输出成果：粗模精度约 5-10cm，用于后续精细航线的空间定位参考。
2. 精细航线规划（曲面适配）
基于粗模的航线生成：导入粗模：将粗模数据导入航迹大师，识别目标表面曲率，自动生成贴近航线（如沿古建筑立面的 “环绕式”、边坡的 “之字形”）。
关键参数：飞行距离：离目标 4-8m（根据分辨率需求，如 1mm 分辨率需距离 8m）。
相机姿态：云台俯仰角 – 10°~+20°（避免过曝或阴影），确保光轴垂直于目标面。
重叠度：航向 70%、旁向 80%，保障影像匹配精度。
速度与悬停：飞行速度 1-2m/s，复杂结构处自动悬停补拍。
安全验证：对航线中的高危航点（如近障碍物区域）进行手动飞行测试，确认信号稳定与避障响应正常。
3. 贴近飞行与数据采集
自主飞行：将精细航线任务导入无人机遥控器（支持≥1000 航点），开启 “绕行避障” 模式（保留基础避障功能，避免误触发中断）。
御 3E 按航线自动飞行，实时回传影像与 RTK 坐标，单架次可采集 500-1000 张影像（视电池续航与任务复杂度）。
手动补拍：针对遮挡区域（如树木、建筑阴影），采用 “飞手 + 观察员” 协作模式，手动控制无人机以 1m/s 速度贴近目标，确保多角度覆盖。
数据记录：单项目影像总量通常为 2000-5000 张，存储于高速 SD 卡，同步备份至移动工作站。
三、内业数据处理：从影像到精细模型
1. 空三加密与精度控制
数据导入：将影像与 RTK 坐标导入大疆智图，自动匹配同名点（基于 SIFT/SURF 算法）。
光束法平差：优化相机外方位元素，平面精度≤0.5cm，高程精度≤1cm（需布设 3-5 个地面控制点验证）。
质量检查：查看空三报告，确保单张影像连接点≥20 个，航向 / 旁向重叠度达标，剔除模糊或低质量影像。
2. 三维重建与模型优化

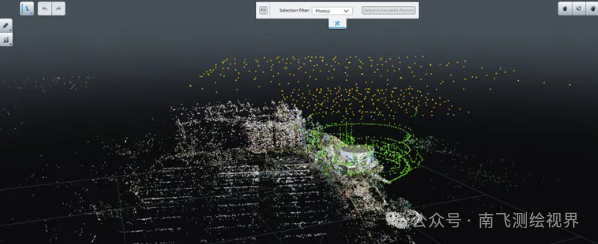

密集点云生成：使用 PMVS 算法处理空三成果，生成高密度点云（点间距≤1mm，视分辨率需求）。
网格构建：基于泊松重建或三角网剖分，生成精细三角网格，自动修补小范围空洞（如阴影区域）。
纹理映射：匹配高分辨率影像纹理，支持局部纹理增强（如岩画线条、古建筑雕刻细节）。
成果输出：三维模型（OBJ/PLY 格式）、DOM/DSM（tif 格式）、点云数据（LAS 格式），分辨率可达 0.5-1mm（如黄鹤楼项目）。
3. 模型修补与专题分析
空洞修复：对大面积数据缺失（如水面、镜面反射区域），手动补拍后通过 PhotoScan 局部重建。
量化分析：距离 / 面积量测：直接在模型上测量裂缝宽度、岩体剥落面积（精度 ±0.3mm）。
多期对比：叠加不同时期模型，生成位移热图，监测形变趋势（如滑坡位移≥5mm / 年触发预警）。
四、典型应用场景适配

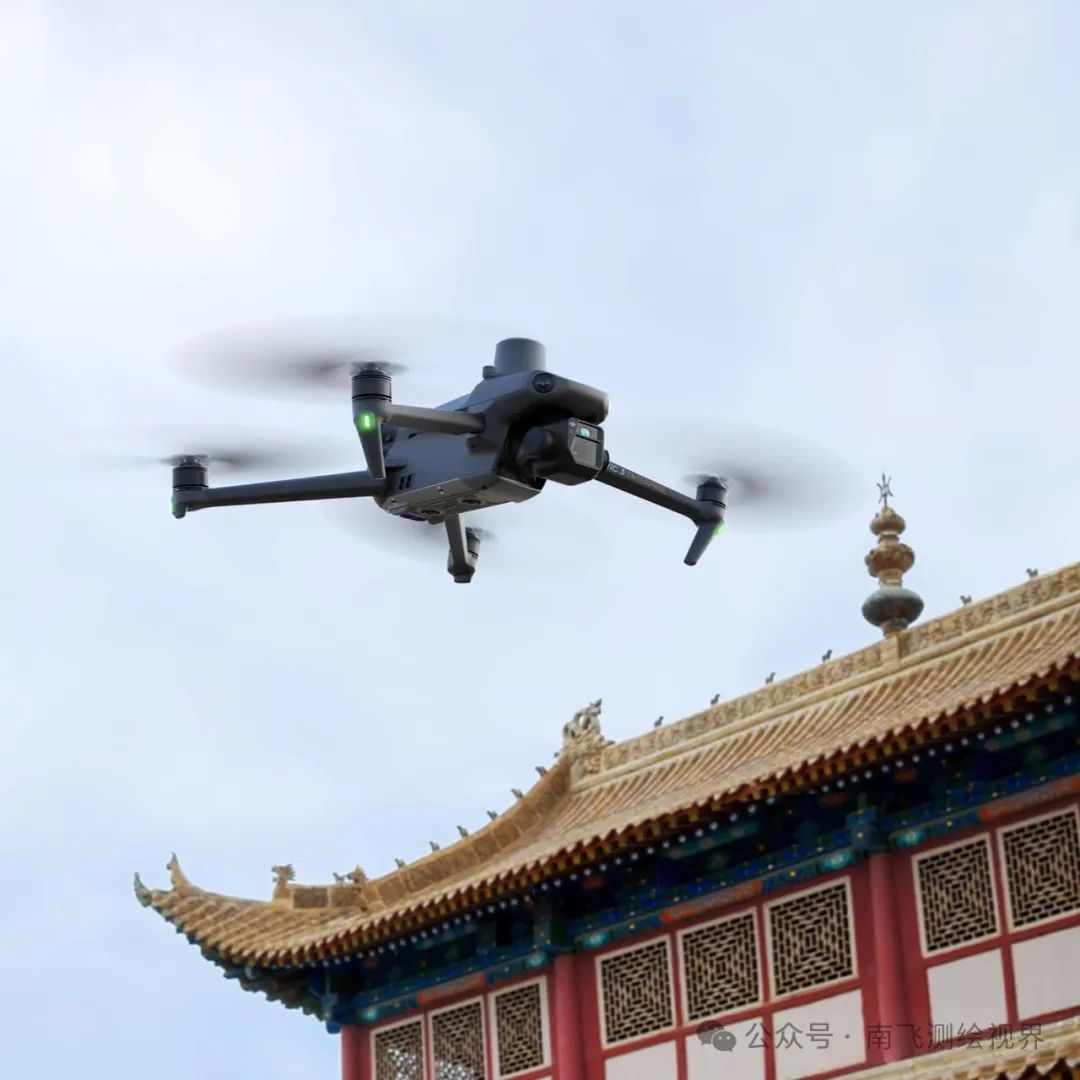

1. 文物保护（以古建筑为例）
作业要点：贴近飞行高度 4-6m，环绕塔楼 / 殿宇立面，重点采集斗拱、壁画、题刻等细节。
成果应用：生成 1:1 数字孪生模型，支撑修缮方案设计（如木材虫蛀区域定位）与历史存档。

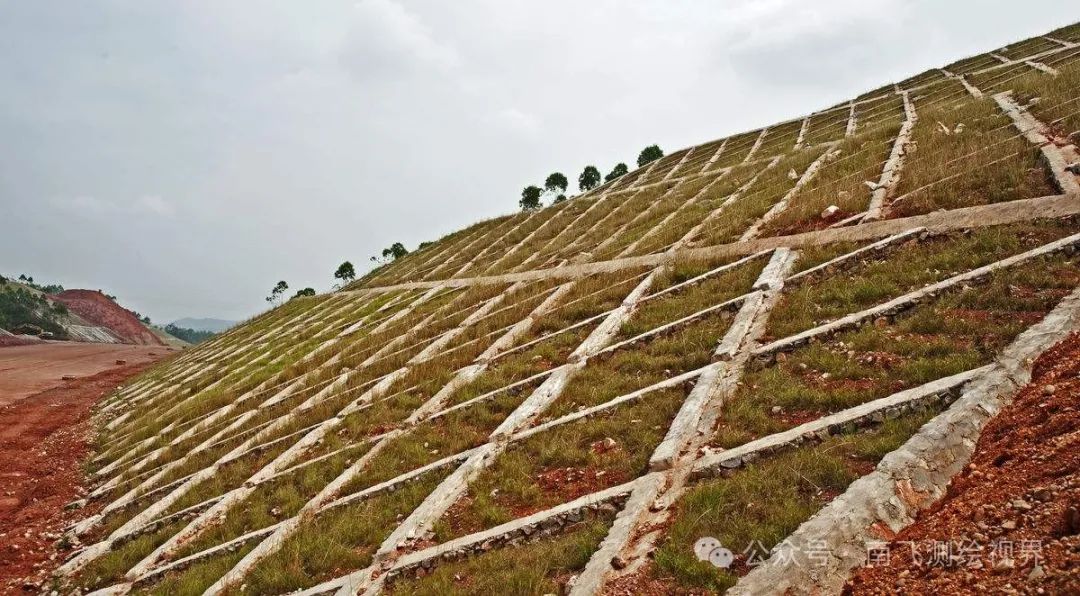

2. 地质灾害监测（以边坡为例）
作业要点：沿边坡走向设计 “之字形” 航线，离坡体 5-10m 飞行，覆盖裂隙发育区。
成果应用：通过 DEM 叠加分析，识别松散物堆积变化，精度优于 1cm，辅助泥石流预警。
3. 工程建设（以桥梁检测为例）
作业要点：贴近桥梁箱梁、索塔表面，飞行速度 1.5m/s，重点拍摄焊缝、混凝土裂缝。
成果应用：6mm 分辨率模型接入 BIM 系统，实时监测结构病害，效率较人工巡检提升 70%。
五、安全与质量控制要点
1. 飞行安全
避开强风（＞6 级）、降雨等恶劣天气，复杂环境开启 “姿态模式” 备用。
飞行过程中实时监控信号强度（RTK 固定解≥3 颗星），保持无人机与飞手视线可见。
2. 精度保障
每 1km² 测区布设≥4 个地面控制点，均匀分布于目标区域边缘。
空三加密时优先选择纹理丰富区域的影像，避免大面积纯色（如白墙、水面）导致匹配失败。
六、总结
大疆御 3E 凭借轻量化设计与高性能载荷，将贴近摄影测量的技术门槛与作业成本大幅降低，实现 “毫米级精度 + 高效作业” 的双重突破。从文物保护的数字存档到地质灾害的动态监测，其技术流程贯穿 “粗模引导 – 精细采集 – 智能建模 – 量化分析” 全链条，为各行业提供了可复制的精细化测绘解决方案。未来，结合 AI 自动化分析与多传感器融合，御 3E 将进一步推动贴近摄影测量在复杂场景中的规模化应用。
