在施工测量中通常会遇见一些电子版图纸坐标系与设计坐标系不一致,此时需要将电子版图纸转换成与施工同一套坐标系,一般情况下在CAD中可以通过ROTATE旋转命令操作,由于旋转命令操作步骤过于烦琐,建议使用ALIGN(快捷命令AL)对其命令转换电子版图纸,具体操作如下:

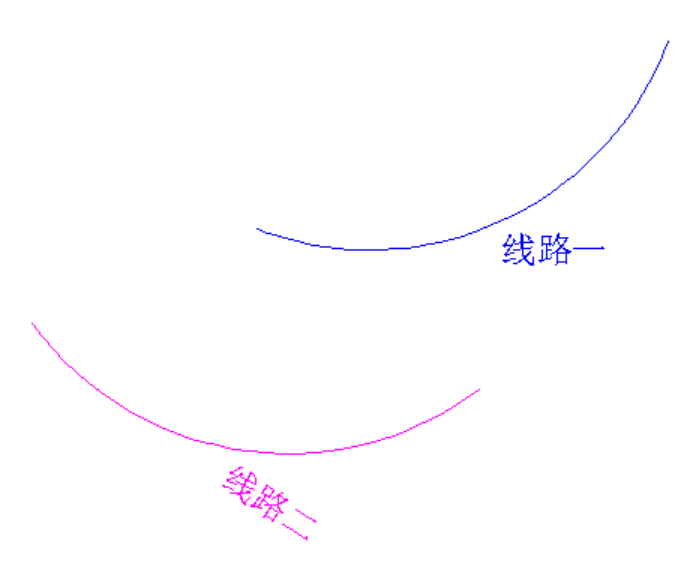

准备两份图纸,即:一份转换前、一份转换后。

1)在CAD命令行中输入AL按空格键——选择对象;

2)指定第一个源点——指定第一个目标点——指定第二个源点——指定第二个目标点——按空格键;

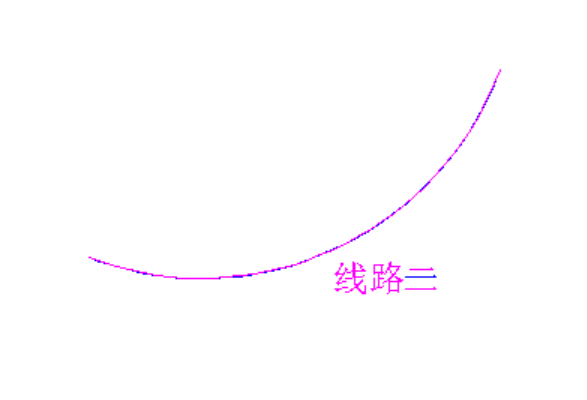

3)是否基于对齐点缩放对象?[是(Y)/否(N)](否):按空格键(默认),线路一与线路二对齐重合,图形如下:
