CC建模基本分为以下几步：新建工程、导入影像数据、第一次空三、 导入控制点、刺点、第二次空三和导出数据。
一、实验所需数据

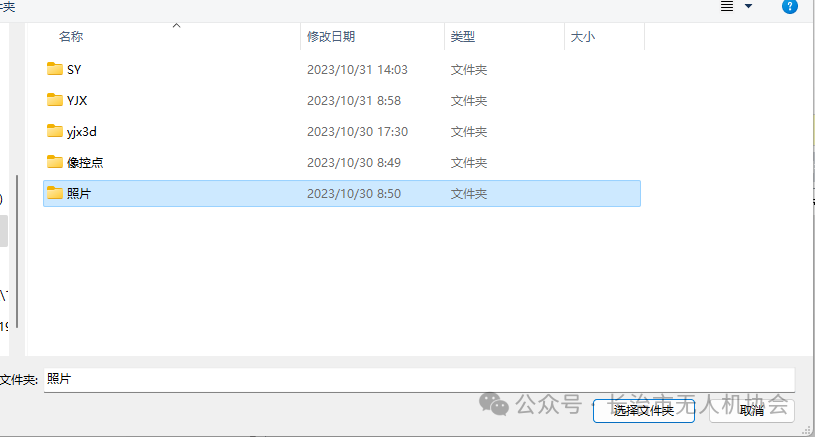

照片和像控点。
我们实验将围绕着这两个文件夹展开。
图1
二、实验所用软件
Context Capture简称CC。
图2为操作软件，需要有操作引擎搭配（如图3）才可正常使用。
图2
图3
三、实验步骤（注意！！！文件的保存路径需要全英文，中文很有可能使数据处理出错）
1. 新建工程

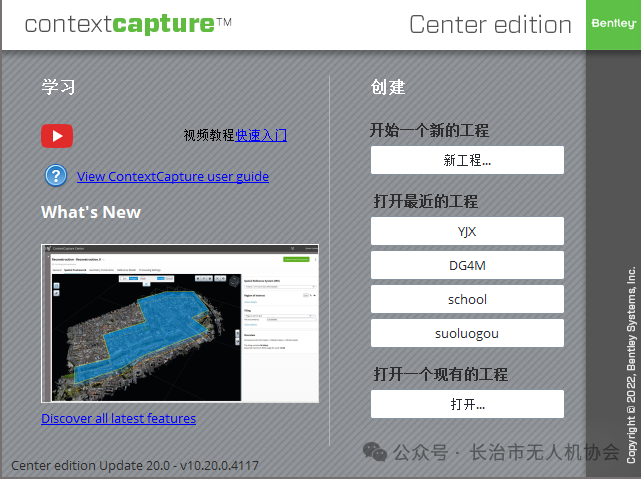

打开操作软件，点击【新工程】
图4

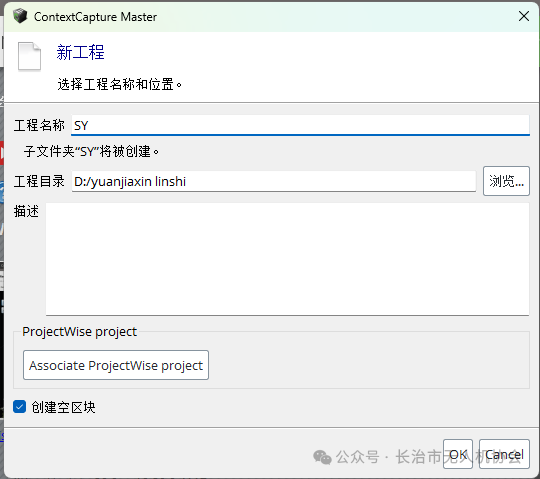

编辑工程名字与保存路径，点击【OK】。
图5
2. 导入影像照片

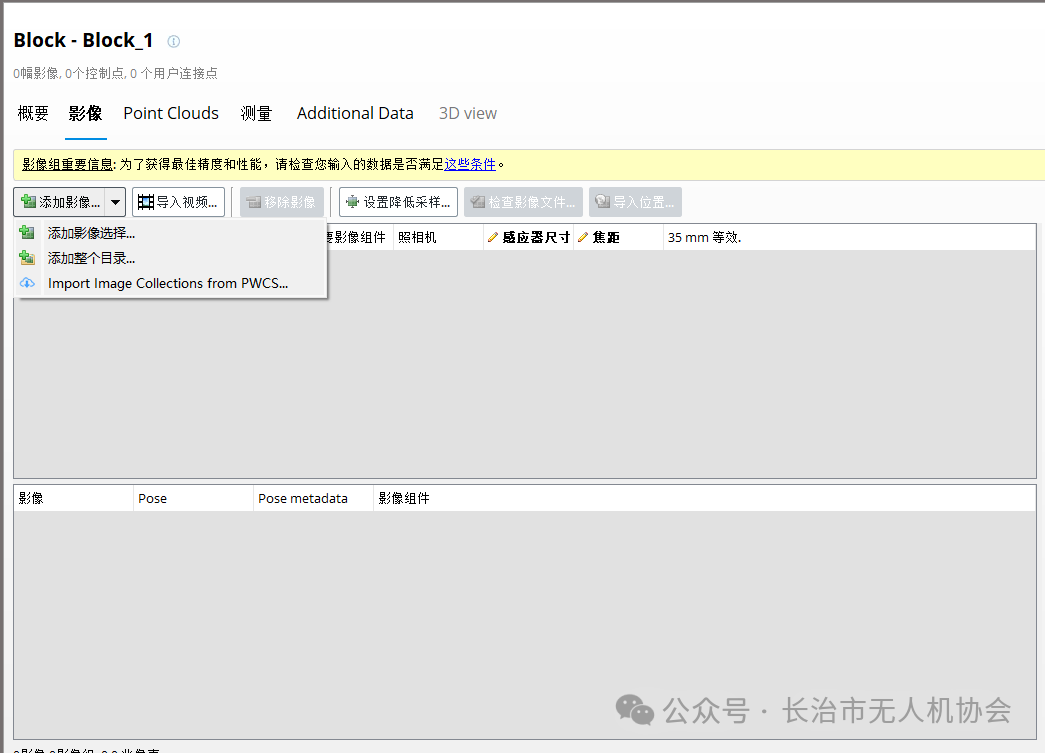

在【影像】选项栏里点击【添加影像】，选择【添加影像选择】或【添加整个目录】都是可以的。
图6
图7

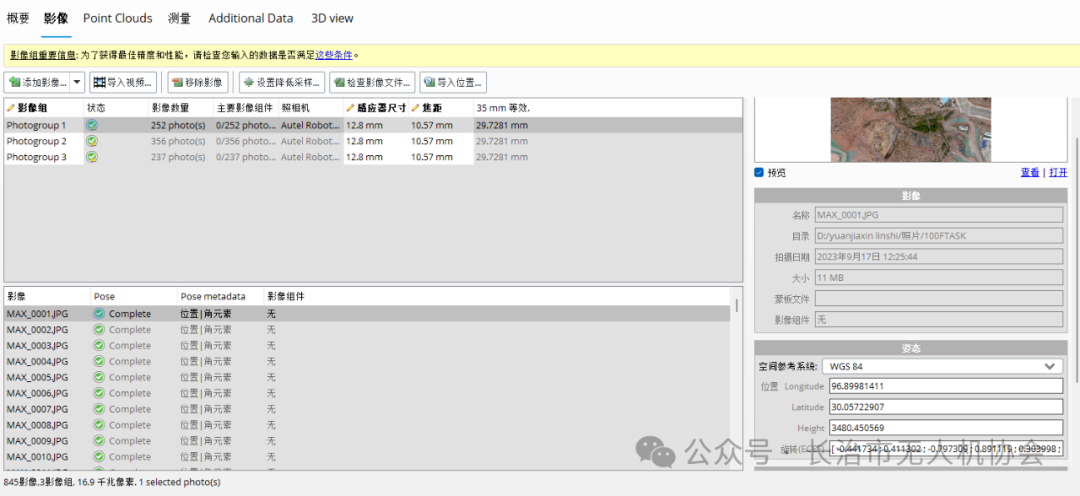

点击影像组后可查看相关信息，以确定实验的地理位置，以便后面设置坐标系，如下图：
图8
3. 第一次空三（空三即为空中三角测量，计算机自行计算）

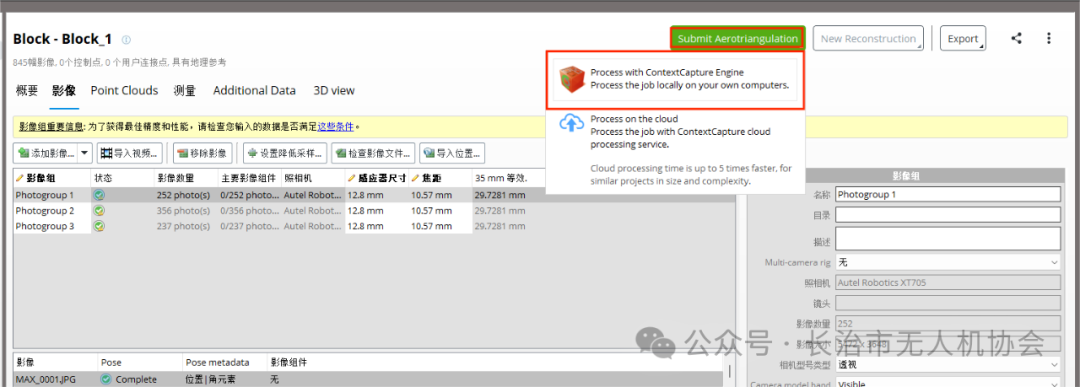

点击【提交空中三角测量】，点击【使用引擎处理在您自己的计算机的本地处理作业】。
图9

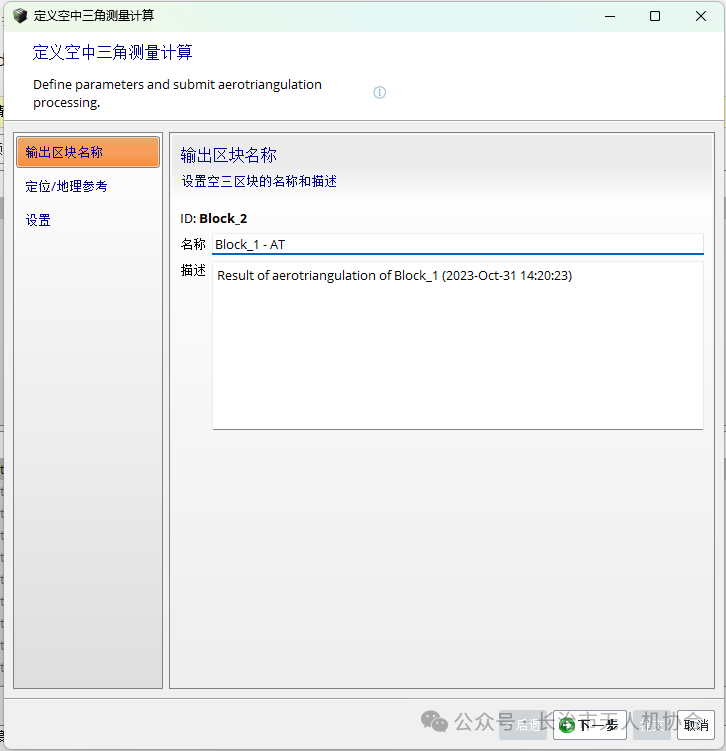

全部默认，点击【下一步】，然后直接提交即可，此过程时间较长，与相片数量和计算机性能有关，笔者845张相片共花费半小时时间。
图10

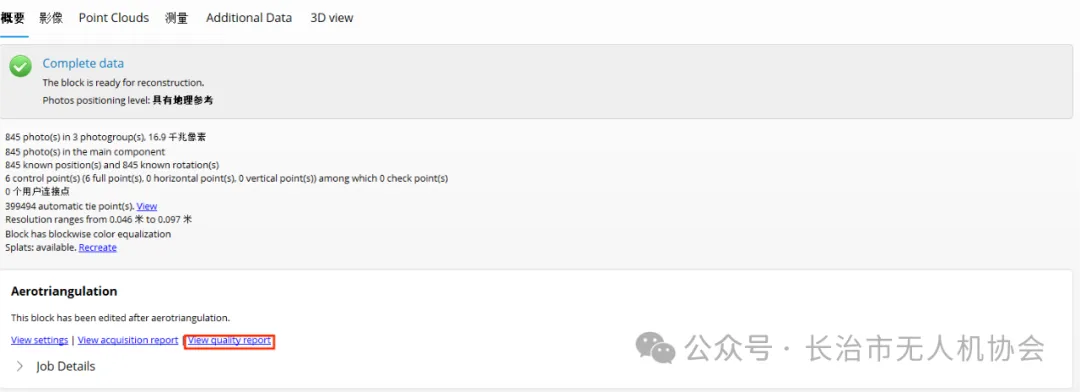

点击【查看质量报告】，精度无问题则可进行下一步。
图11
4. 导入控制点

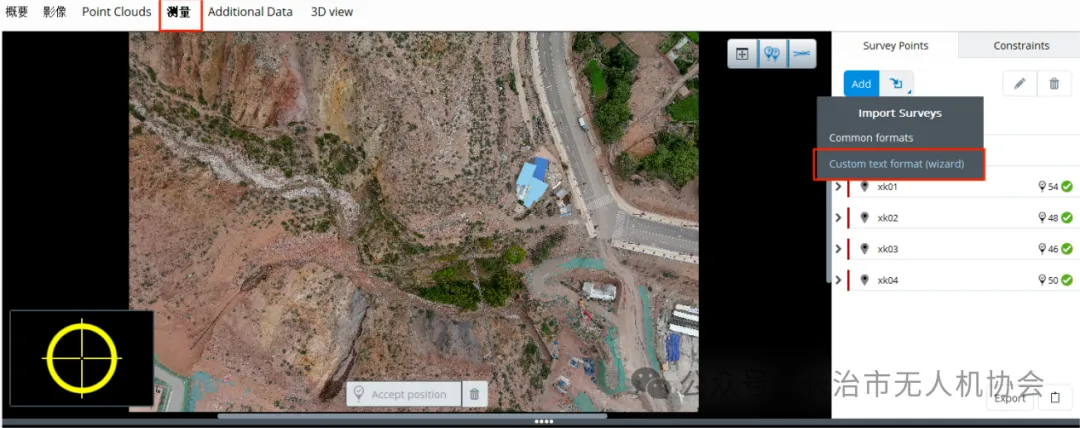

点击【测量】界面的添加图标，点击【添加自定义文件】，如下图所示：
图12

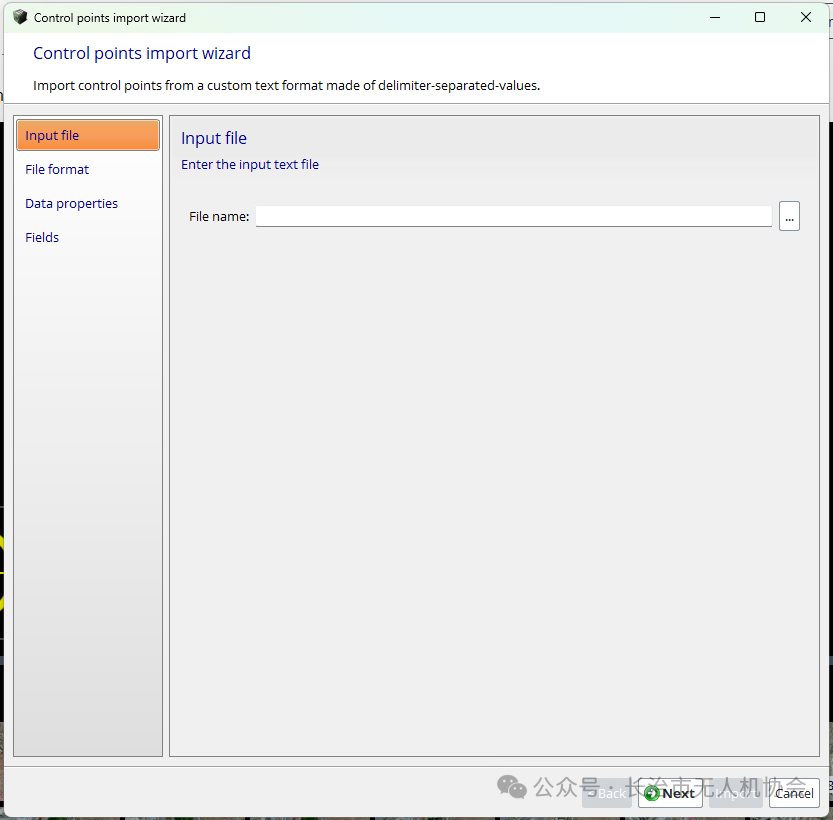

弹出界面如下图所示，添加像控点数据。（注：如果没有目标格式文件可更改格式为【ALL Files】）
图13

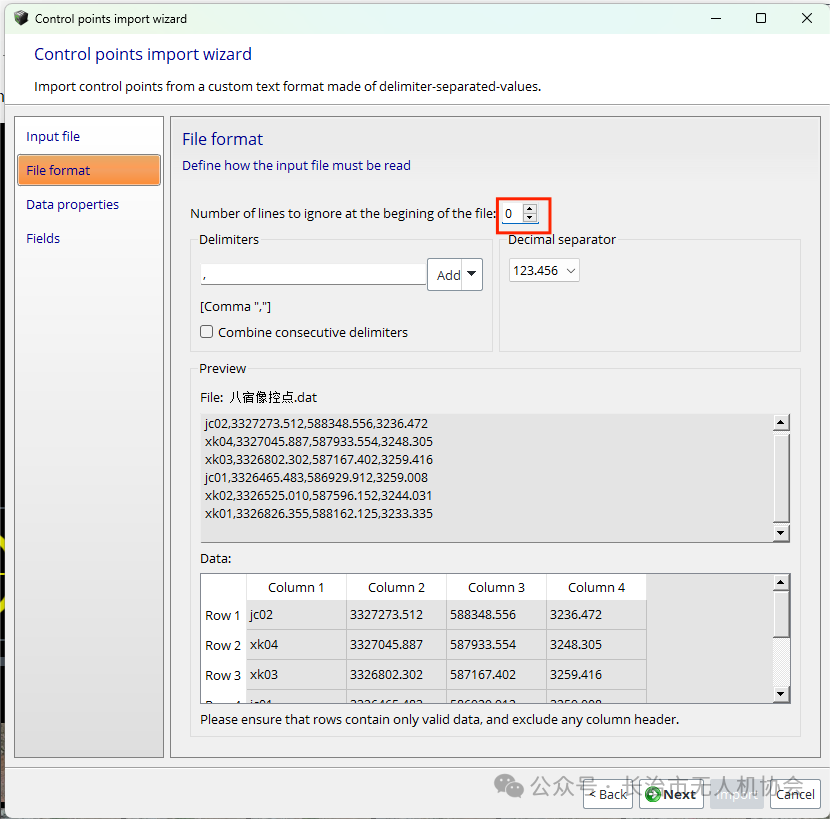

点击【Next】，从第0行开始。
图14

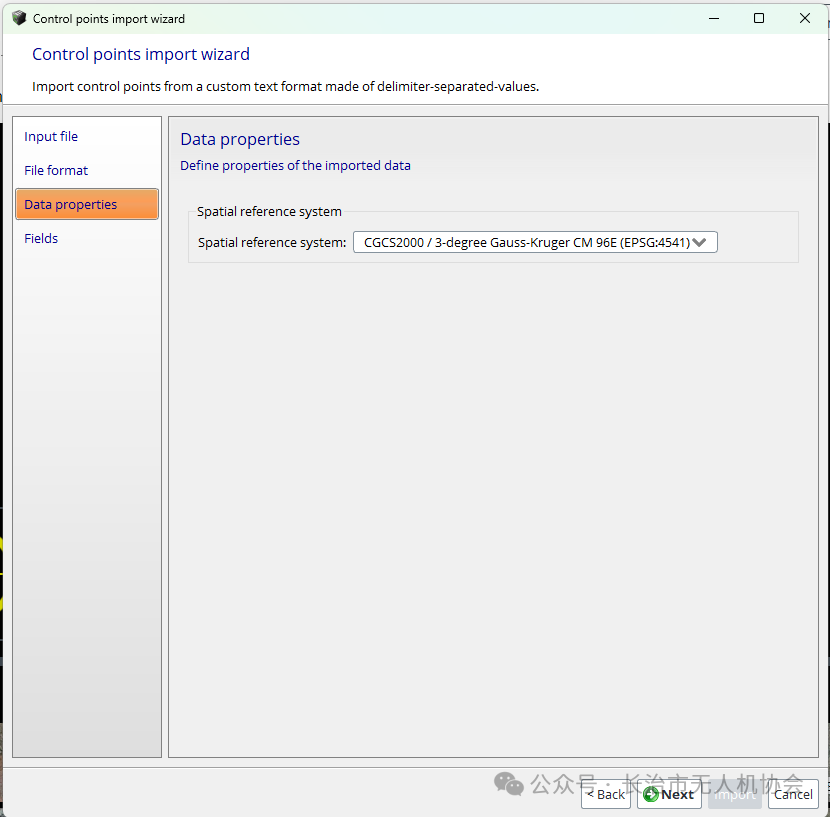

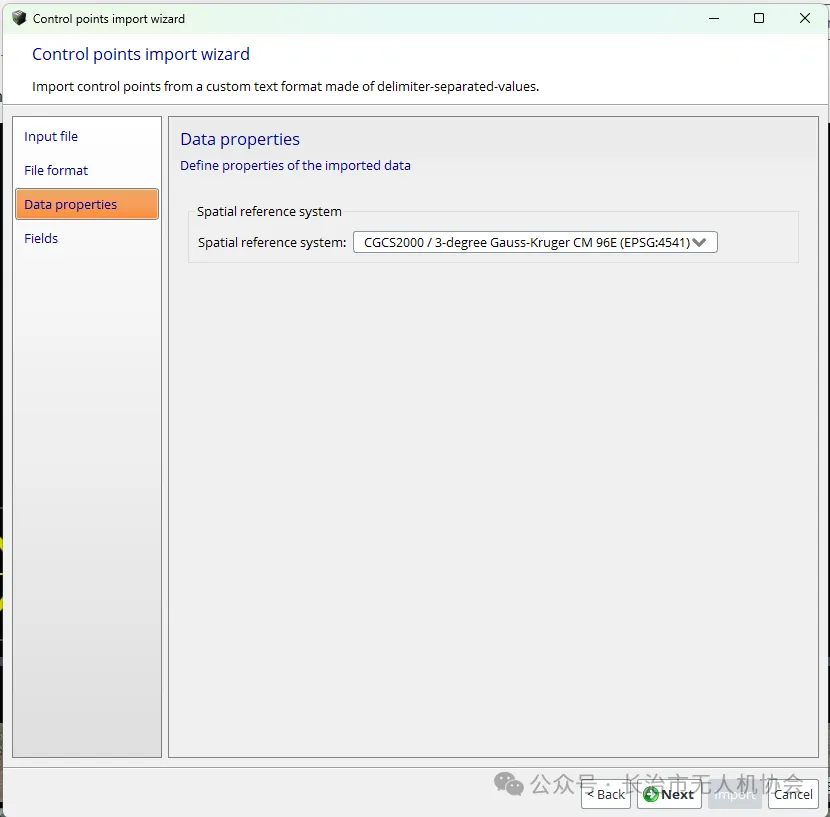

点击【Next】，找到影像所在经纬度，有时需要换带，本实验中不需要换带故而直接选择CGCS2000坐标系如图：
图15

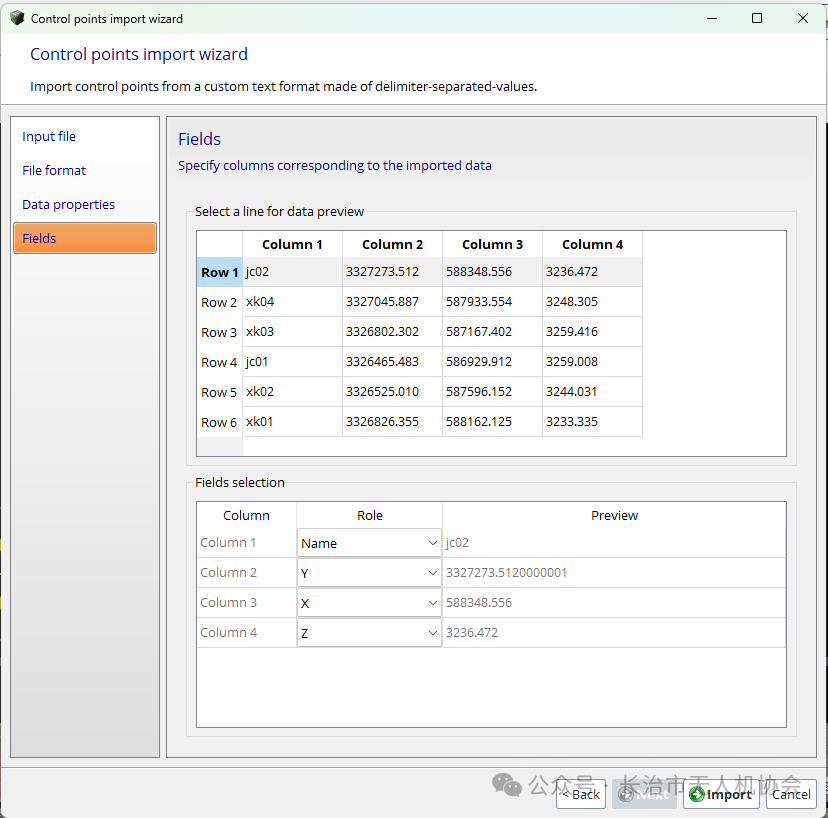

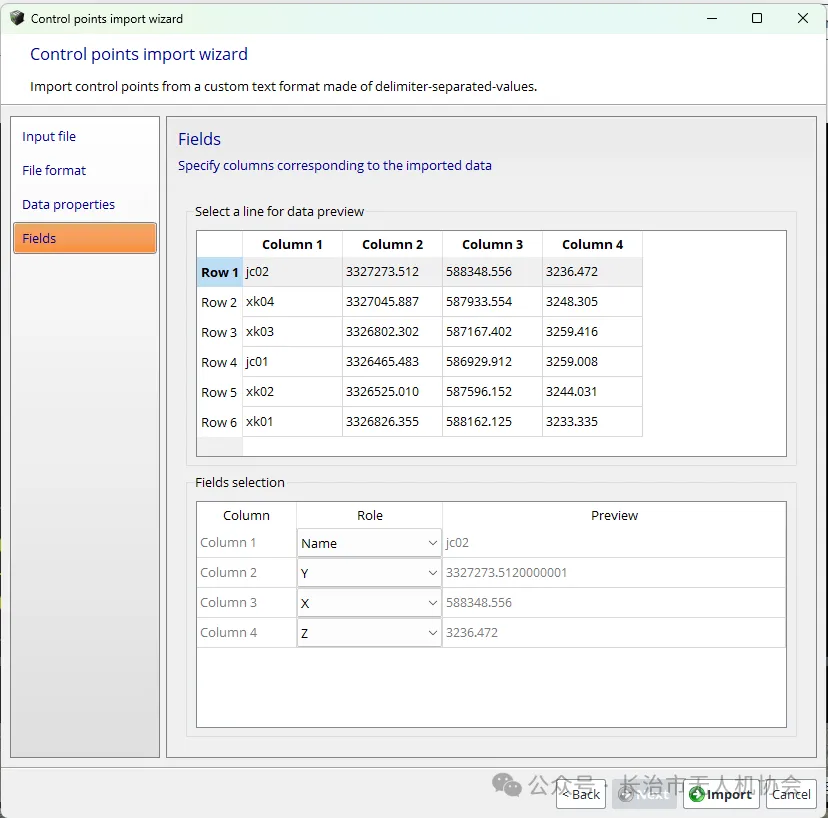

点击【Next】，选择像控点文件里每行分别所想表示的信息。
图16

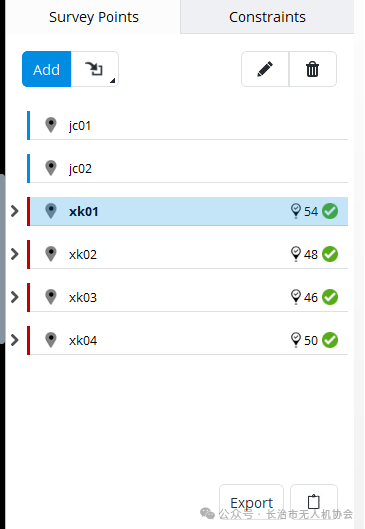

点击【import】，效果如下图所示。其中变红色的为已经刺好的像控点，具体区别效果可参照jc01,jc02两个检查点。
图17

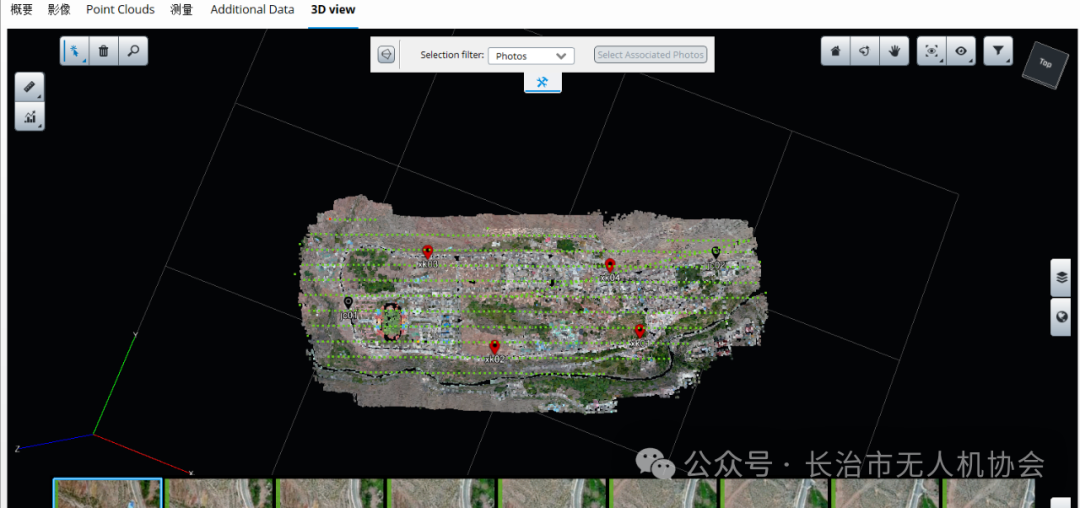

在3D效果图中如下图所示：
图18
5. 刺点
点击像控点，在【Potential Matches】界面会显示与该点相关的所有照片。
图19

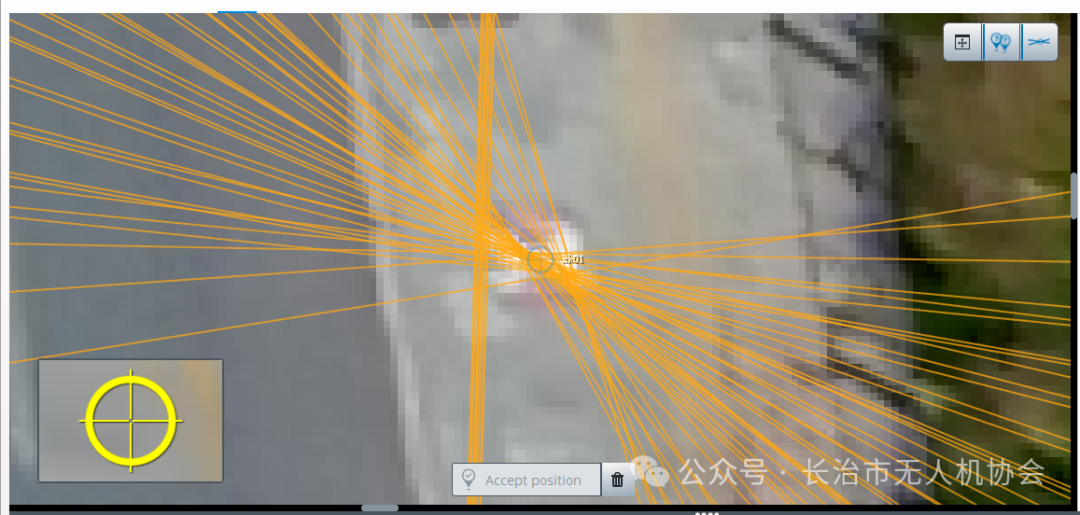

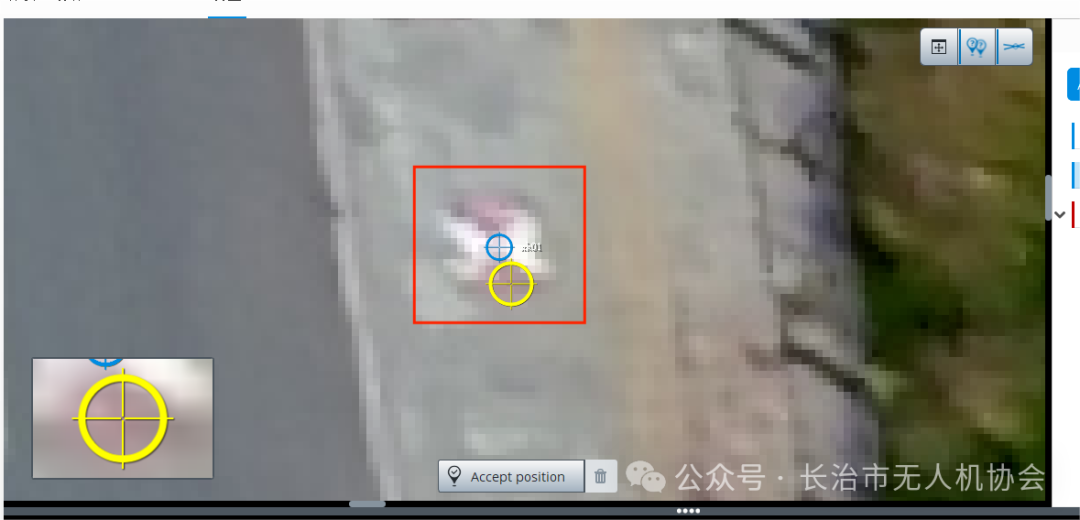

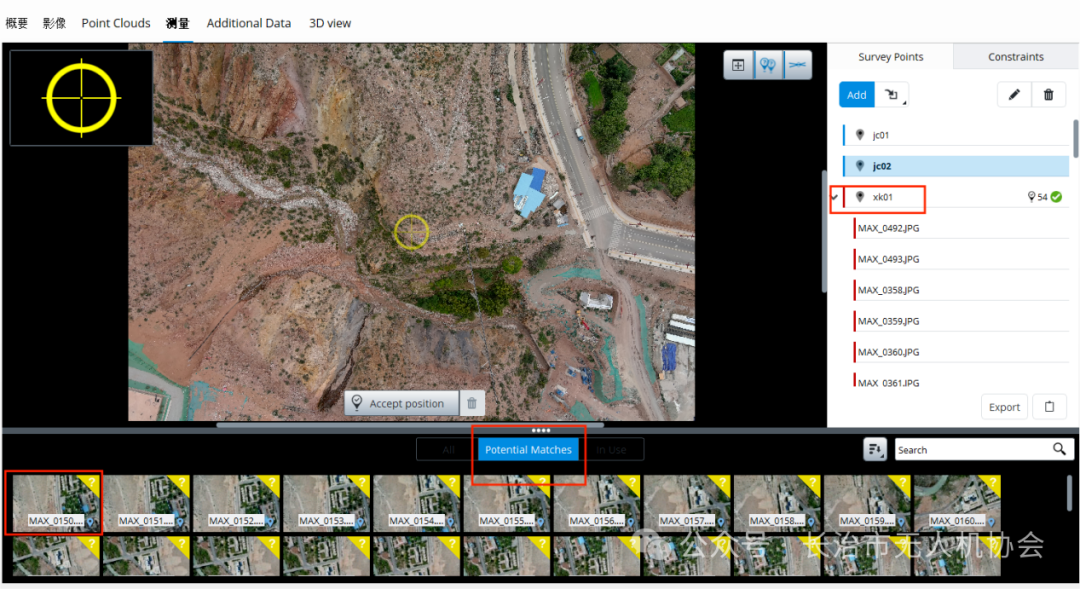

点击图片，找到外业布设的像控点位置，黄色图标对准像控点中心，点击【Accept position】，这张相片的刺点就完成了，其余相片也执行相同操作，这样一个像控点刺点完成，如下图所示，其余像控点也执行相同操作，刺点完成。
图20
图21

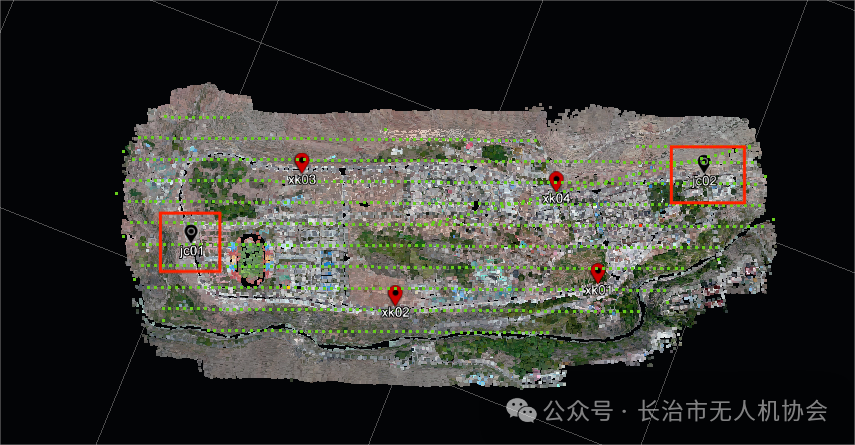

3D视图中刺点完成的点为红色，两个检查点如下图：
图22
6. 第二次空三

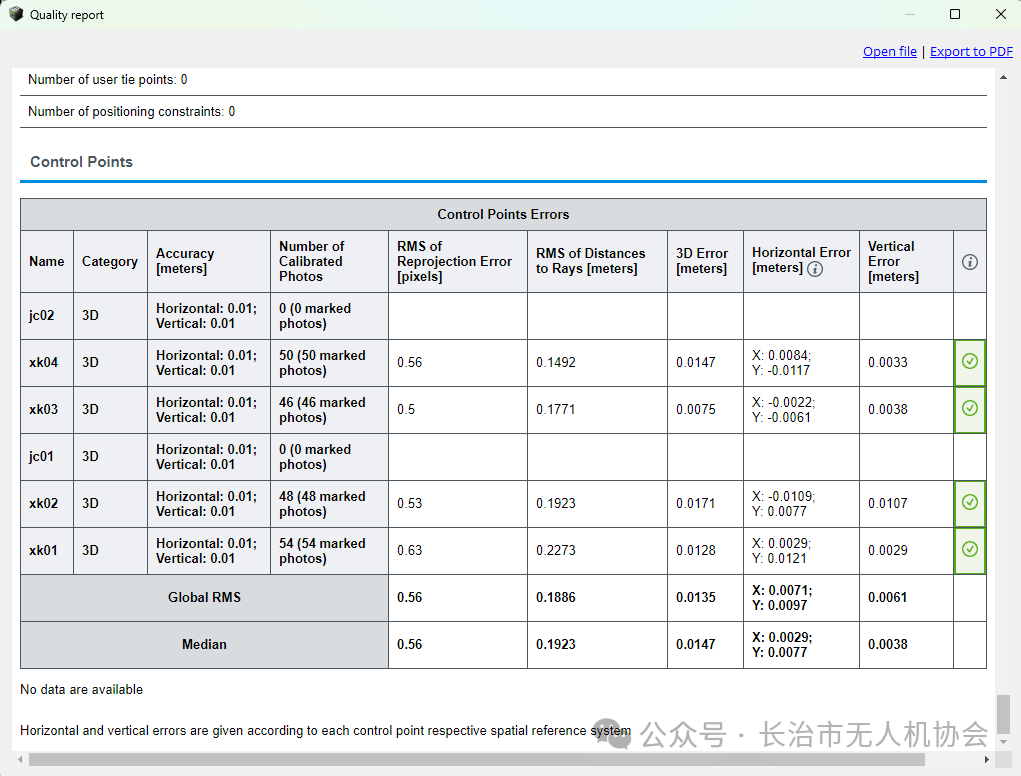

与第一次空三流程相同，最后检查误差是否正确，若点的误差太大，需要返回之前的文件，重新对误差较大的点进行刺点。
图23
经检查数据没有问题，可以进行下一步。
7. 导出数据

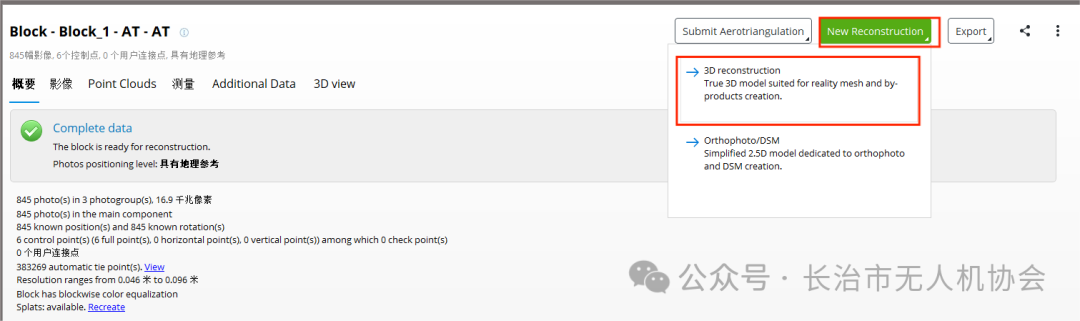

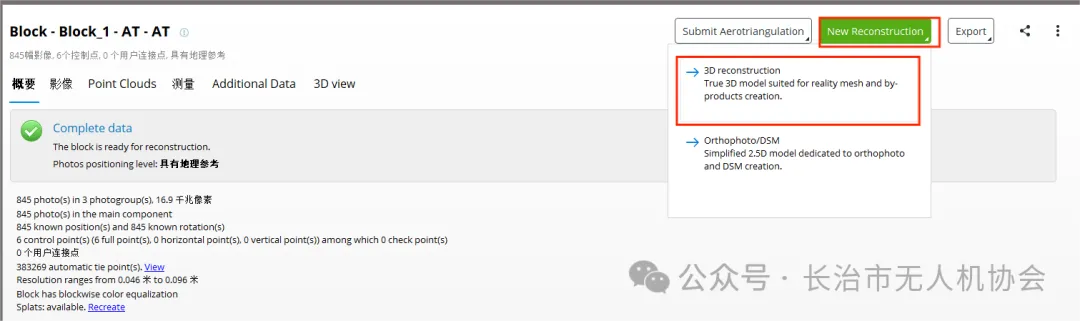

点击【New Reconstruction】，点击【3Dreconstruction】。
图24

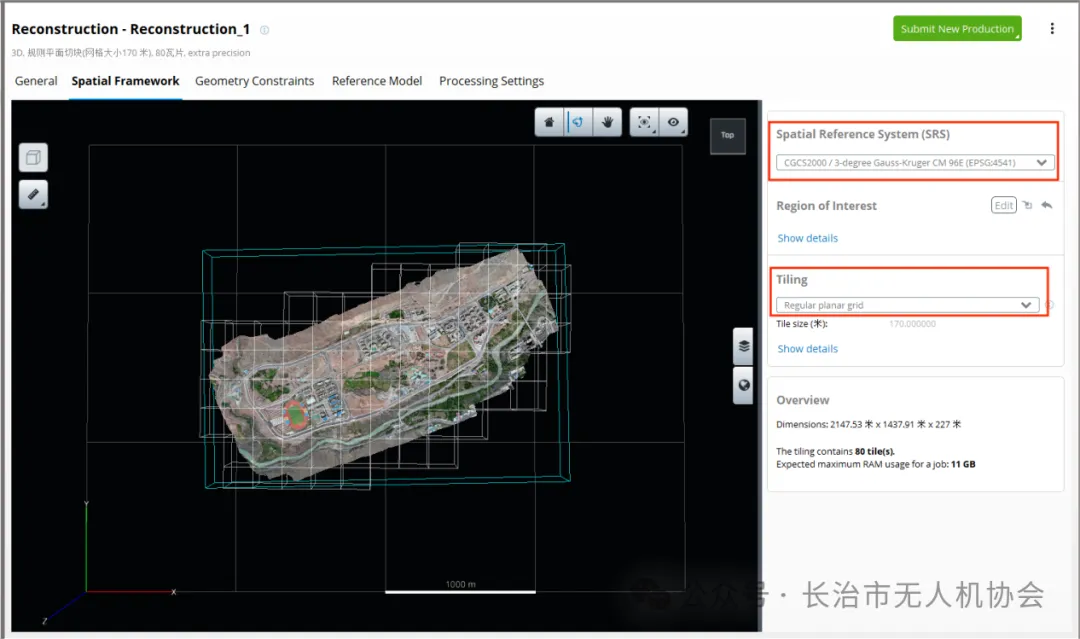

如下图，设置坐标系和切片方式，点击【Submit New Production】。
图25

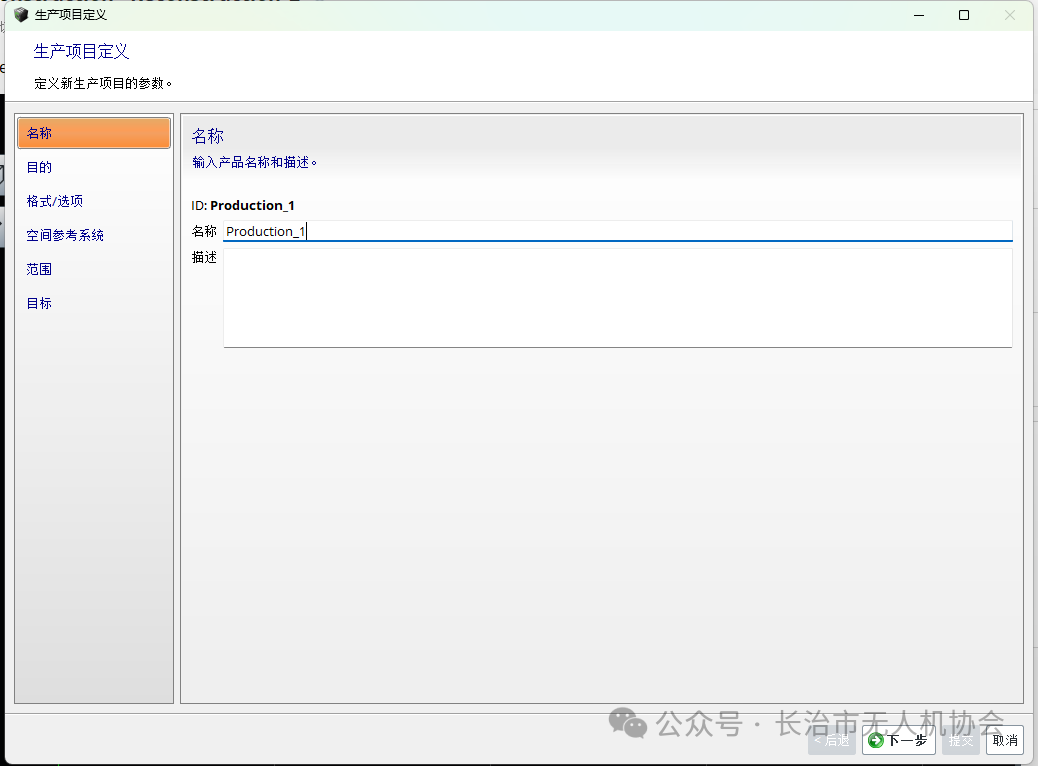

弹出界面如下：设置产品名称，点击【下一步】。
图26

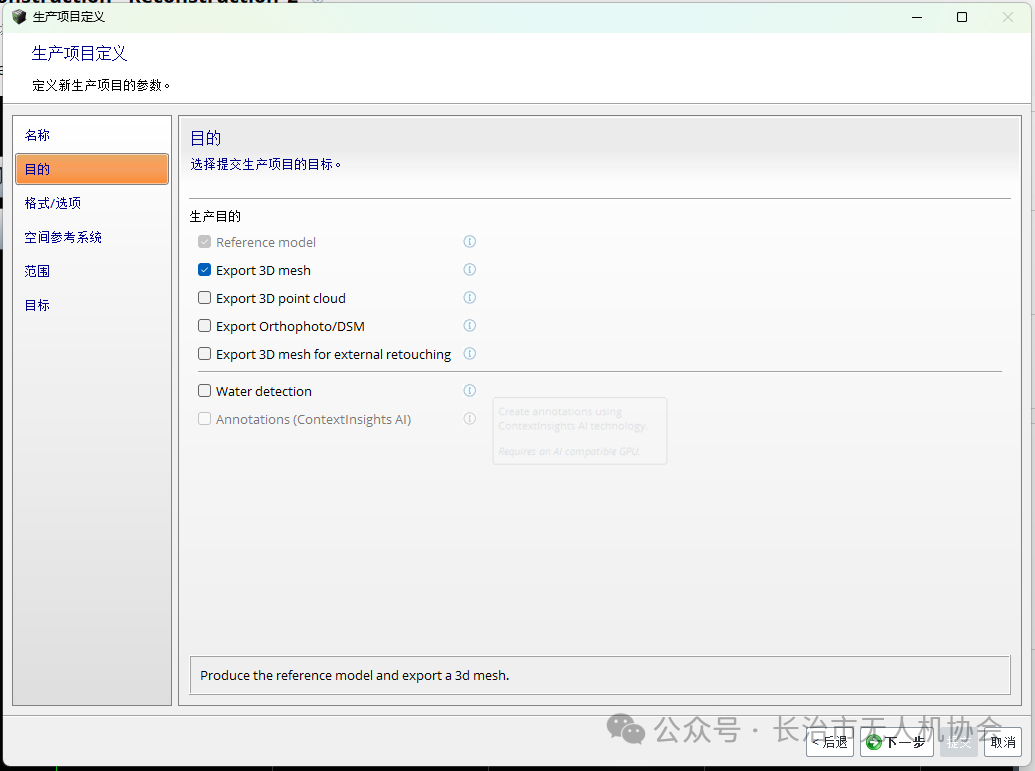

选择目的，默认第一项，点击【下一步】。
图27

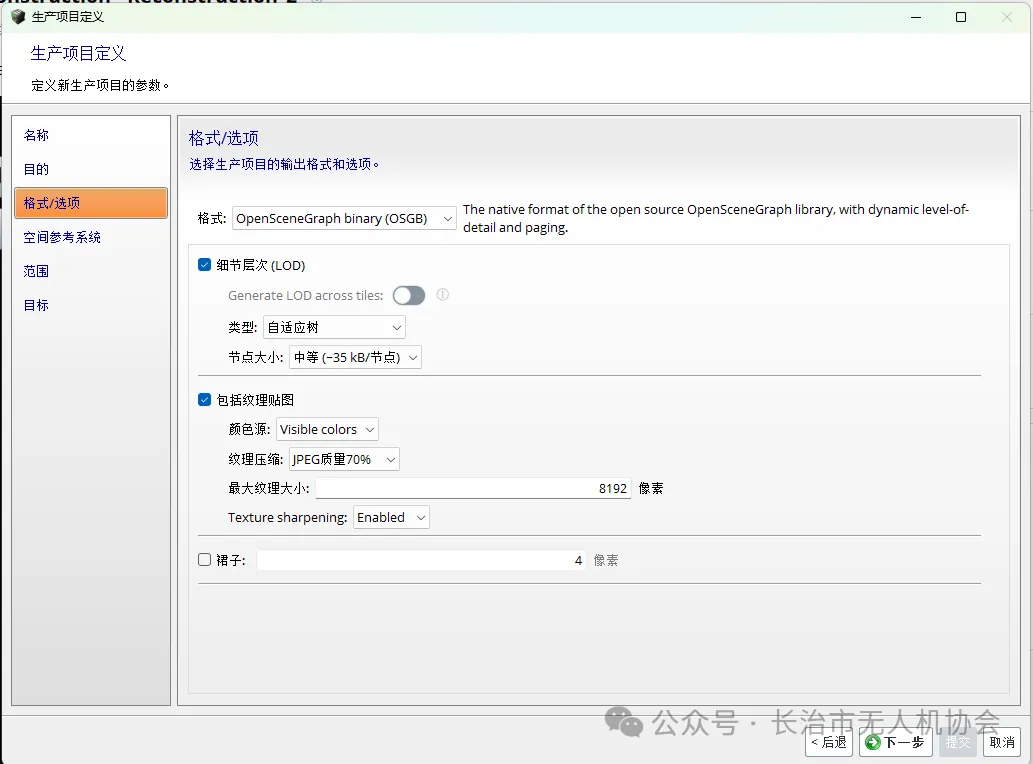

选择输出格式，根据需要选择，这里我们选择osgb格式，其他默认即可。
图28

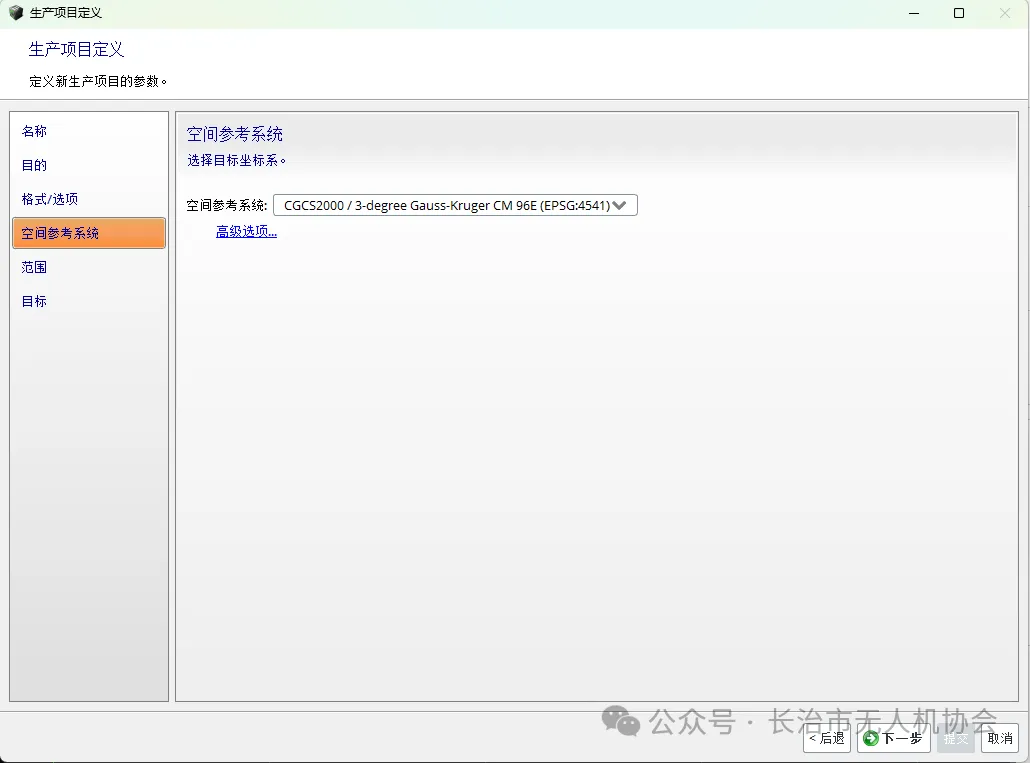

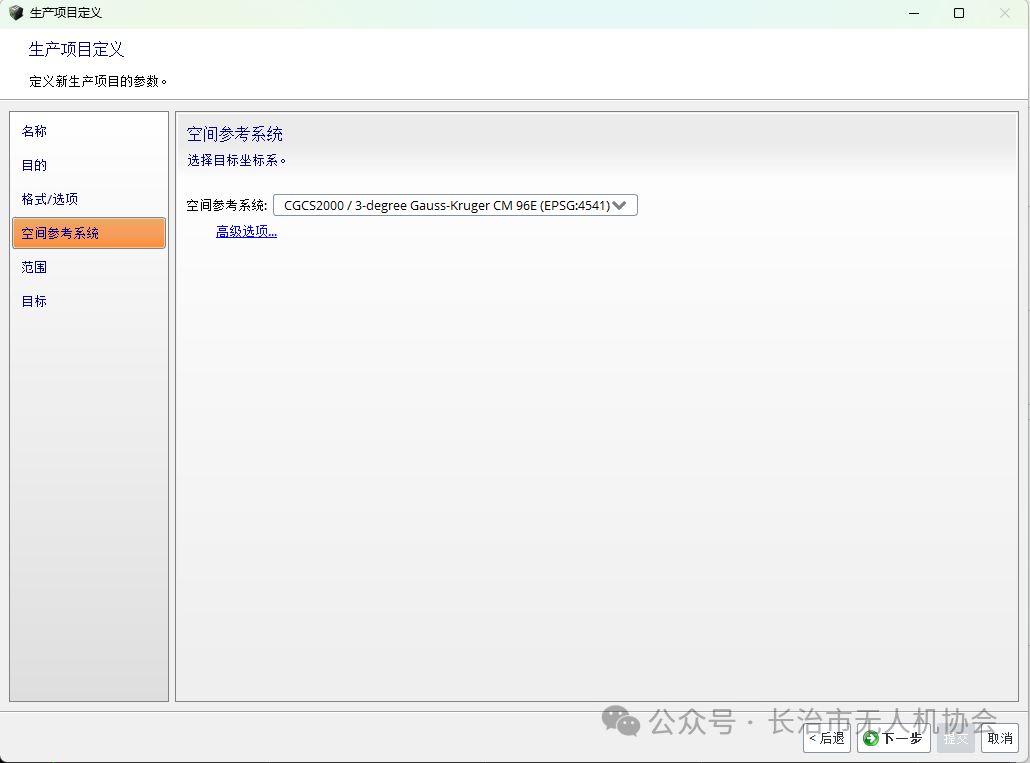

空间参考系统选择实验中的CGCS2000，点击【下一步】。
图29
范围可默认，也可根据自己需要选择合适的范围。

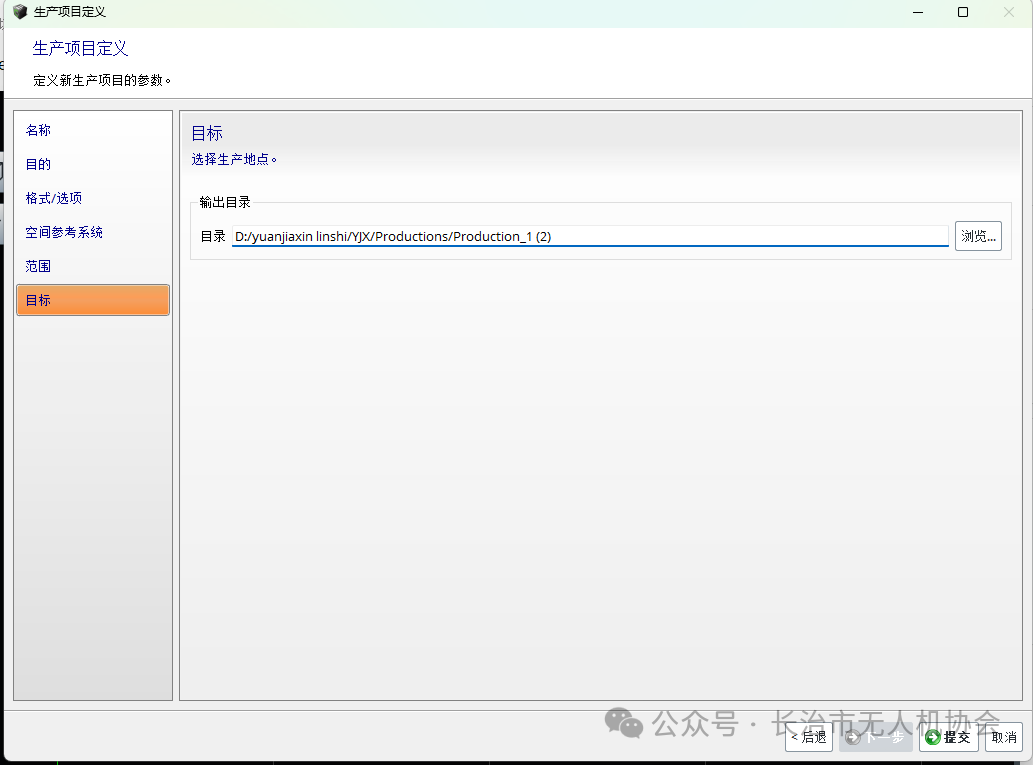

设置输出路径。
图30
全程需要时间较长，可查看引擎运行过程以稳定生产。

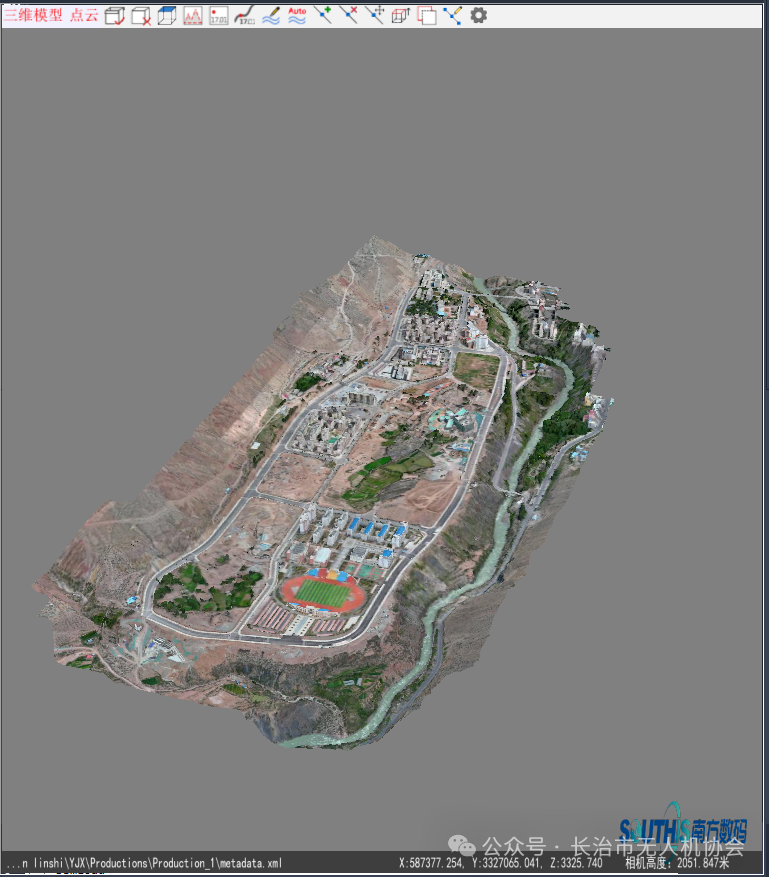

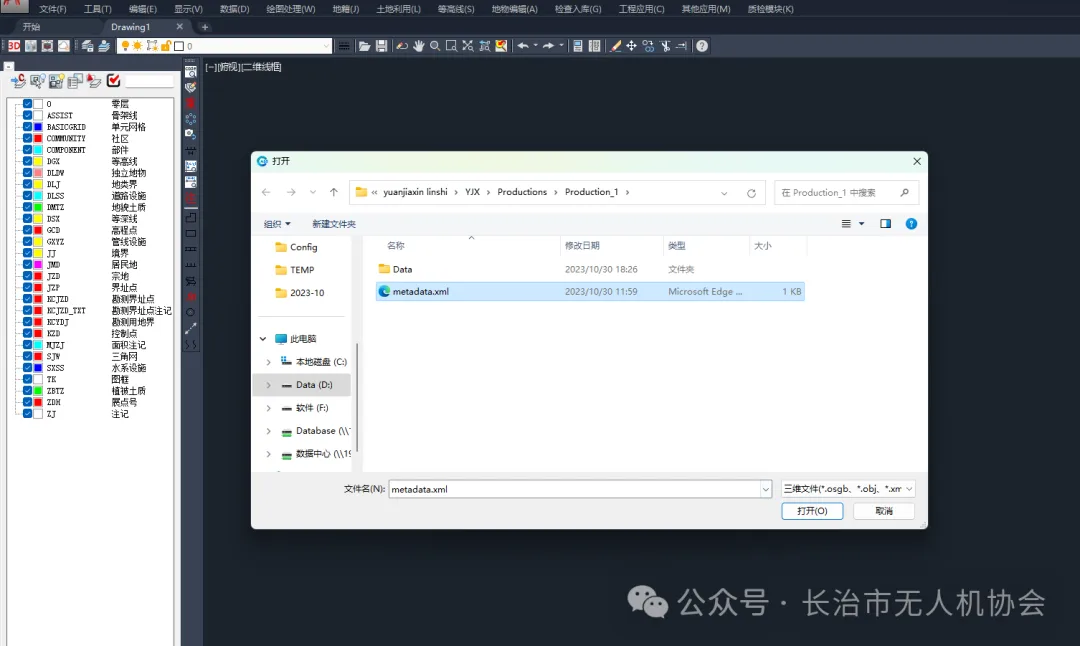

可利用cass查看生产的数据。
图31
图32
这就是CC建模的全部过程了，下一期我们将介绍CC软件的功能键和一些具体细节。
