一、新建工程

开始菜单下点击新建,修改工程名称,单击图标三个小点可选择存储路径。具体见下图:

二、基本信息设置

1. 在工程菜单下点击基本信息,选择工程对应的时区。具体见下图:

2.修改坐标系属性

点击“坐标系统”,一般只要修改坐标系、中央子午线经度、东向加常数(Y坐标是8位的时候需要在500000前面加上带号)和投影面高(有特殊要求的才需要填写)。

(1)选择坐标系:点击图标三个小点弹出坐标系管理器对话框,选中自定义点击修改,然后在右侧选择工程坐标系,最后点击“选择”。具体见下图:

(2)输入中央子午线经度和投影面高.具体见下图:

三、导入观测数据

1.导入数据

在GNSS菜单下点击导入,弹出对话框,打开需要导入的数据。具体见下图:

2.修改观测文件信息

对照外业记录表,修改测站名、量测天线高、天线厂商、天线类型和量测方法等信息。具体见下图:

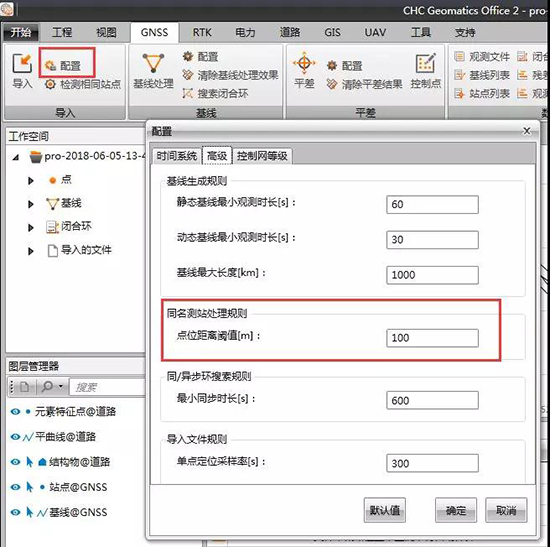

3.配置信息

点击配置,一般需要根据基线长度设置点位距离阈值(m)和工程要求设置控制网等级。具体见下图:

四、基线处理

1.基线配置

单击菜单栏上的配置,可选择参与基线处理的卫星系统,并决定是此配置是运用于单条基线还是全部基线。具体见下图:

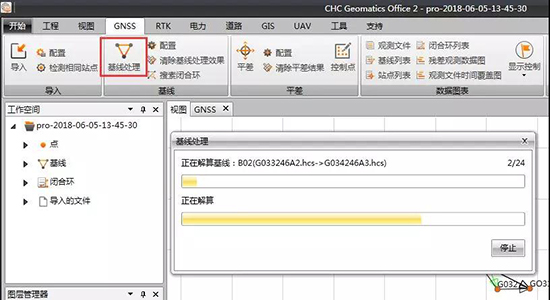

2.基线处理

点击基线处理,进行基线的初步处理。具体见下图:

3.基线细处理

(1)点击基线,选中一条要处理的基线右键选中“残差数据观测图”。具体见下图:

(2)在卫星相位跟踪图中,拖动鼠标,可以选择被删除的数据。红线框中的数据将被屏蔽,不参与软件处理。信号特别差的卫星也可以禁止它参与解算,把卫星前面的勾去掉。选中虚线框点击右键,可以“恢复被删除的数据”。编辑卫星相位跟踪数据,点击页面右上方【解算】,可以对编辑过的基线进行重新解算。具体见下图:

RATIO是反映基线质量好坏的关键值,通常情况下,要求RATIO值大于1.8,且值越接近99.9基线质量越好。

RMS表明了观测值的质量。RMS越小,观测值质量越好;反之,表明观测值质量越差。它不受观测条件(如卫星分布好坏)的影响,最好小于0.004m。

五、 网平差

1.录入控制点

点击左侧站点,选中所需转换的测站右键选择【转换为控制点】。在控制点界面的属性窗口,输入已知点坐标和约束类型,最后一定要点“确定”。具体见下图:

2.平差

(1)点击平差,选择“二维约束平差”+“高程拟合”,然后点击“全自动平差”。具体见下图:

“单个平差”是指只根据选择的约束类型进行平差以及自由网平差,“全自动平差”是指把所有的平差类型都进行一次平差,建议使用“单个平差”。

(2)下方输出窗口会提示“建议将网络参考因子改为XXX”,然后点击设置,将网络参考因子改为软件建议的值,点击“确定”后再次平差即可。具体见下图:

(3)输出平差报告

平差报告下选择二维平差报告,点击“生成报告”。具体见下图:

六、查看平差报告

现在华测导航CGO2.0静态数据处理软件免费对外开放下载使用,对华测导航CGO2.0静态解算软件有技术问题的也可以拨打400-620-6818转2进行咨询。

软件免费下载地址:https://www.xueceliang.cn/ce/hcjtsjclrjccgov.html
