平曲线是指在平面线形中路线转向处的曲线,包括圆曲线和缓和曲线。通常分为:基本型曲线、S型曲线、卵形曲线、凸型曲线、复合型曲线、C形曲线。

基本型曲线组成:直线——缓和曲线——圆曲线——缓和曲线——直线;

基本型

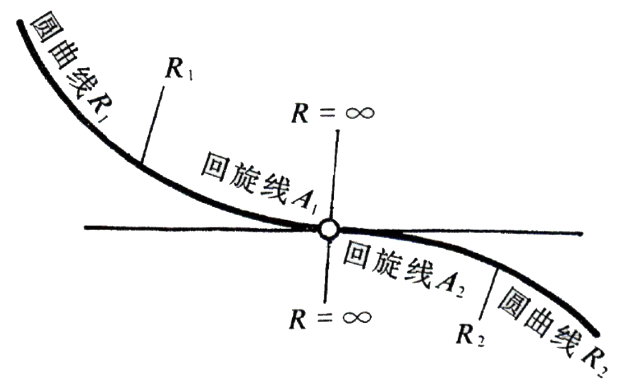

S型曲线组成:由两个反向圆曲线的组合;

S型

卵形曲线组成:由一个缓和曲线连接两个同向圆曲线的组合;

卵形

凸型曲线组成:由两个同向缓和曲线径向衔接的组合;

凸型

复合型曲线组成:由两个以上同向缓和曲线在曲率相等处连接的形式;

复合型

C形曲线组成:由两个同向缓和曲线在曲率为零处径向衔接的形式。

C型

注:在高速环道中使用的公式为麦克康纳尔曲线和布劳斯曲线。在道路缓和曲线中一般采用的公式为三次抛物线和回旋线两种计算方式。
